Bosch ME17.9.64 TC1724 (Suzuki)

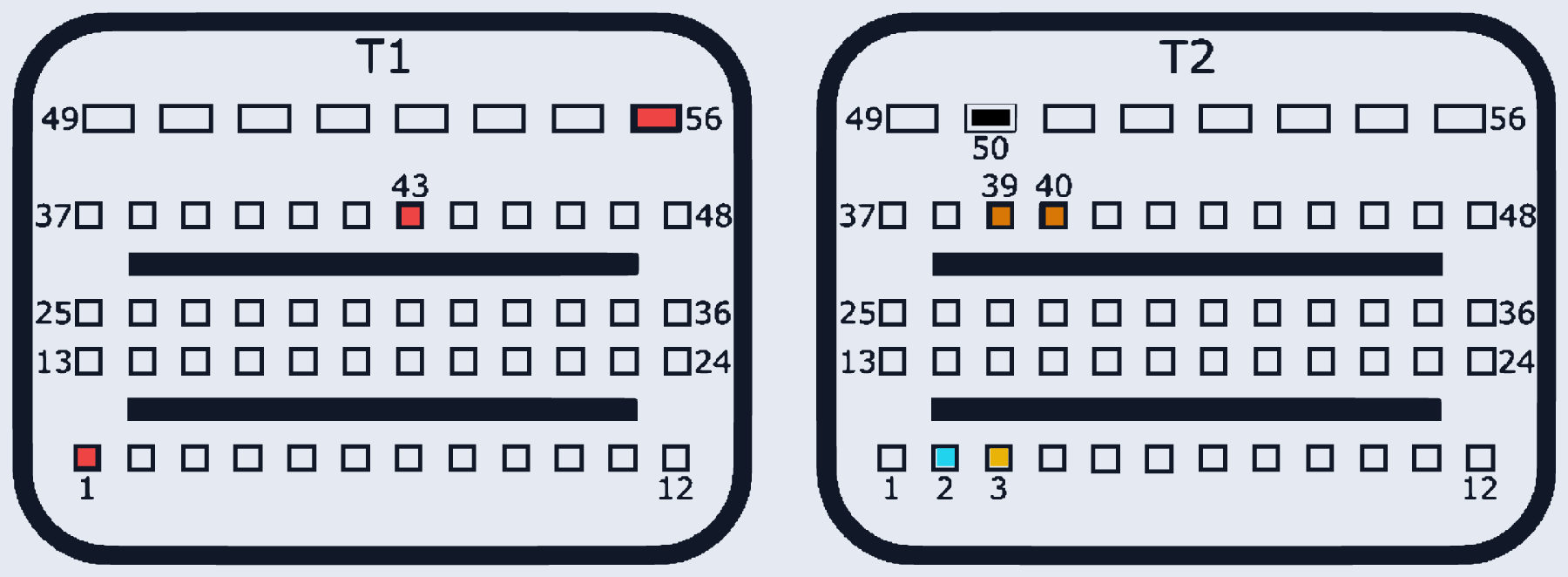

ME17_9_64_TC1724 · MCU TC1724 · разъём T1/T2
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:1, T1:43, T1:56 | |
| GND (масса) | T2:50 | |
| CAN-Low | T2:2 | |
| CAN-High | T2:3 | |
| GPT (общий/generic) | T2:39, T2:40 |
