Bosch ME17.9.61 TC1724 (Suzuki)
ME17_9_61_TC1724 · MCU TC1724 · разъём T1/T2
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:55, T1:56, T1:6 | |
| GND (масса) | T2:50, T2:51 | |
| CAN-Low | T1:2 | |
| CAN-High | T1:1 | |

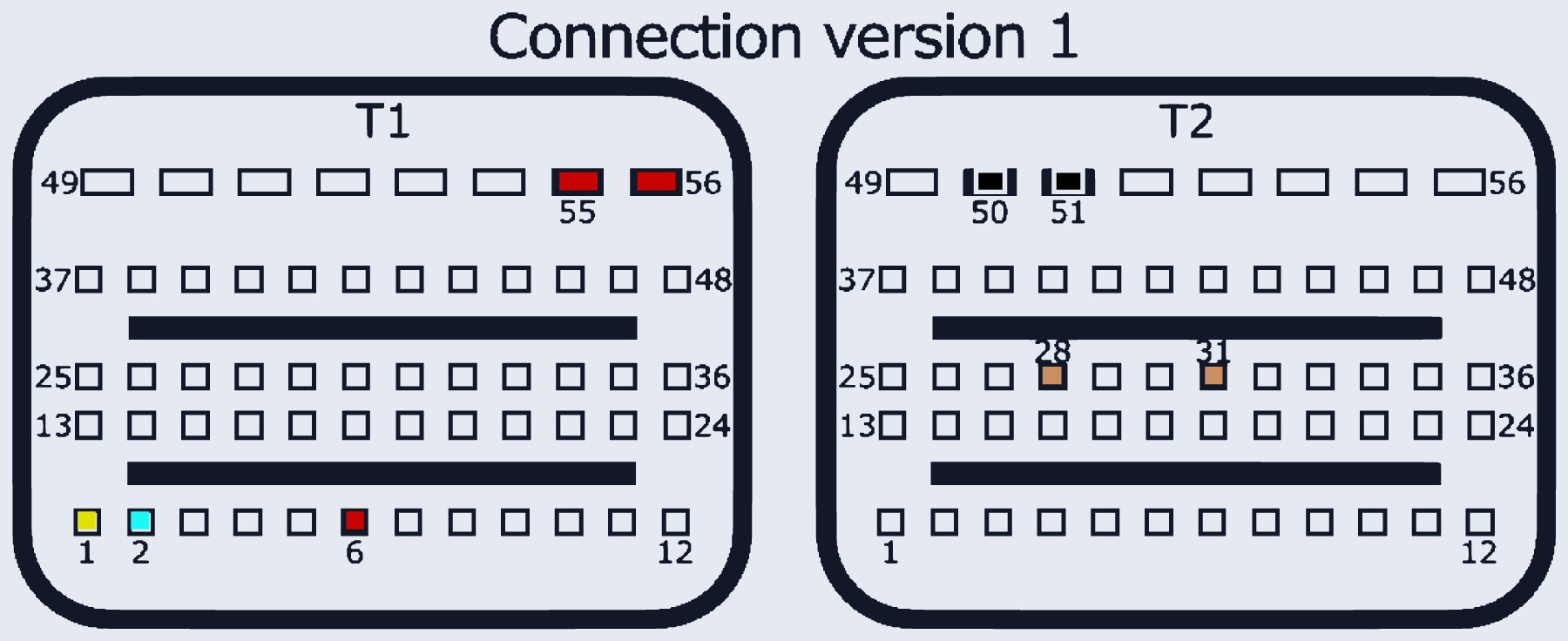

| GPT (общий/generic) | T2:28, T2:31 | Connection version 1 (картинка). Version 2 (тот же физический разъём): +12V=T1:56,48,6 GND=T2:50 GPT=T2:29,28 |
