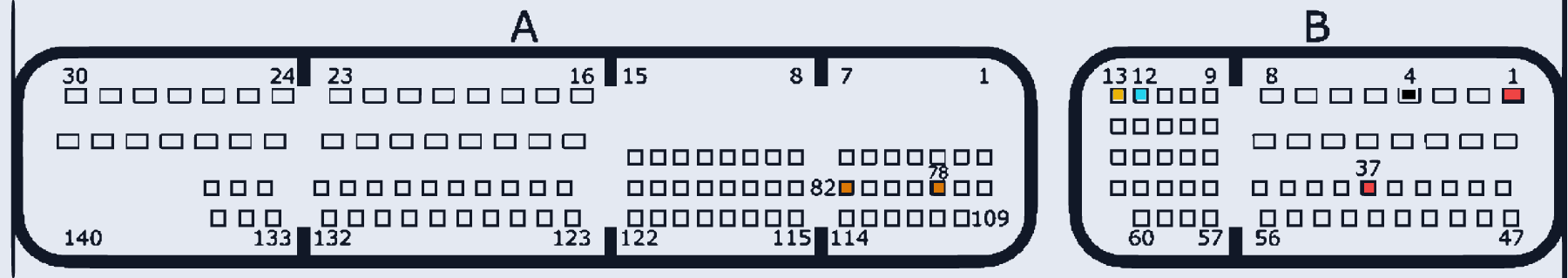

Bosch ME17.9.53 TC1782 (Toyota)
ME17_9_53_TC1782 · MCU TC1782 · разъём A/B
Ставился на: Toyota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:1, B:37 | |
| GND (масса) | B:4 | |
| CAN-Low | B:12 | |
| CAN-High | B:13 | |
| GPT (общий/generic) | A:78, A:82 |
