Bosch ME17.9.21.1 TC1724 (Kia/Hyundai)

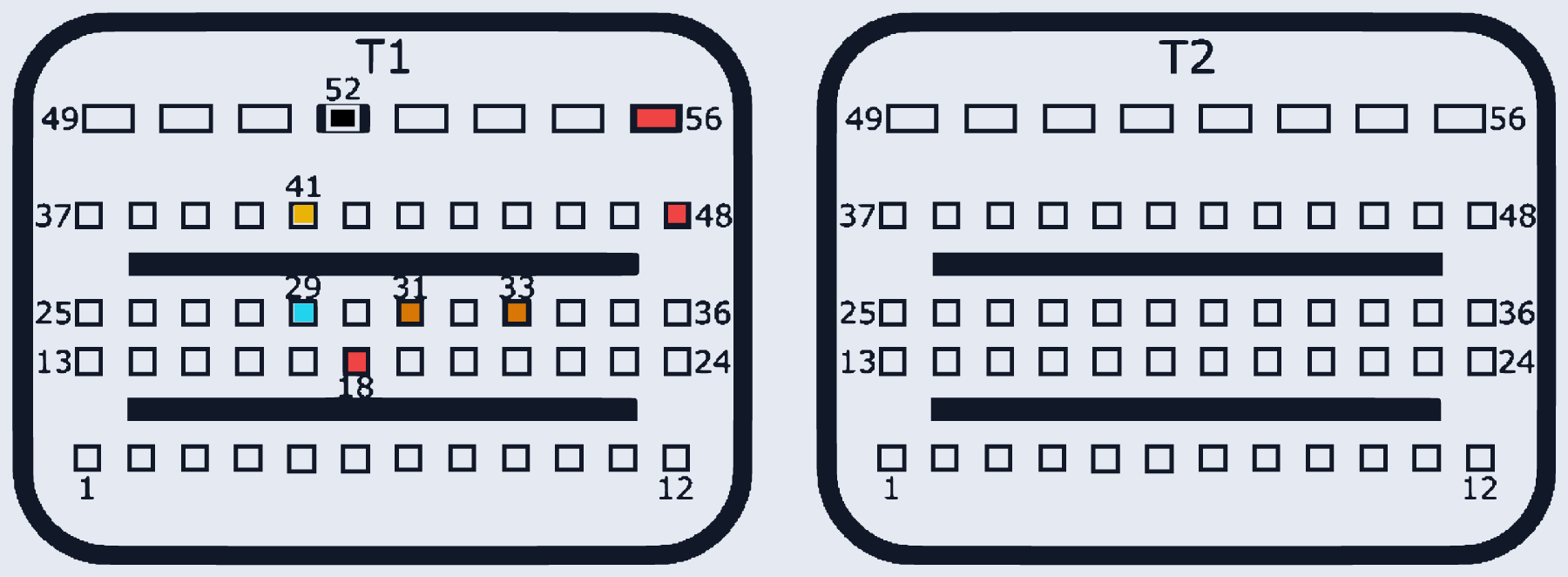

ME17_9_21_1_TC1724 · MCU TC1724 · разъём T1/T2
Ставился на: Hyundai: i20, i30, Solaris · Kia: Rio
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:56, T1:48, T1:18 | |
| GND (масса) | T1:52 | |
| CAN-Low | T1:29 | |
| CAN-High | T1:41 | |
| GPT (общий/generic) | T1:31, T1:33 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
