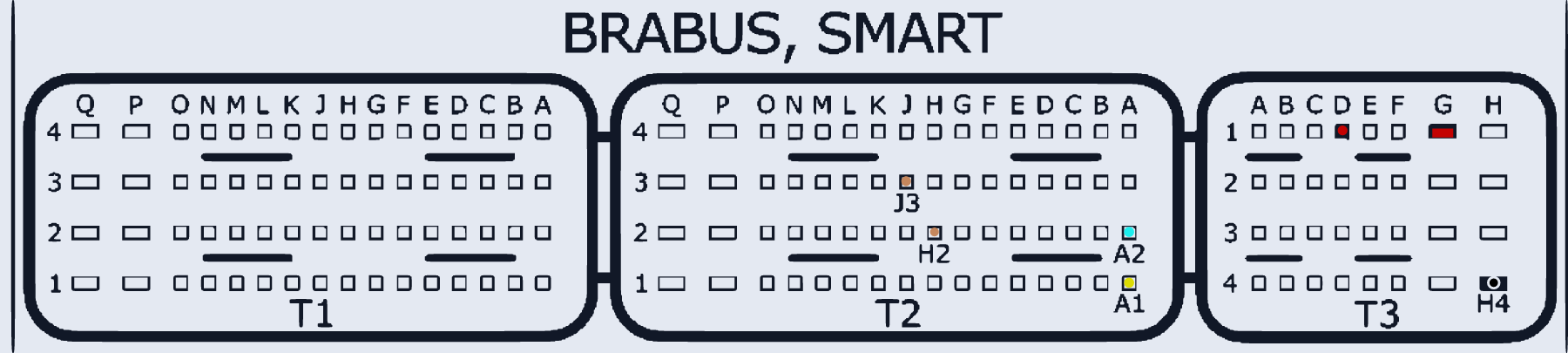

Bosch ME17.9.20 TC1782 (BRABUS/SMART)
ME17_9_20_TC1782_BRABUS_SMART · MCU TC1782 · разъём T1/T2/T3
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:D1, T3:G1 | |
| GND (масса) | T3:H4 | |
| CAN-Low | T2:A2 | |
| CAN-High | T2:A1 | |
| GPT (общий/generic) | T2:H2, T2:J3 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
