Bosch ME17.9.1 TC1796 (Kia/Hyundai)

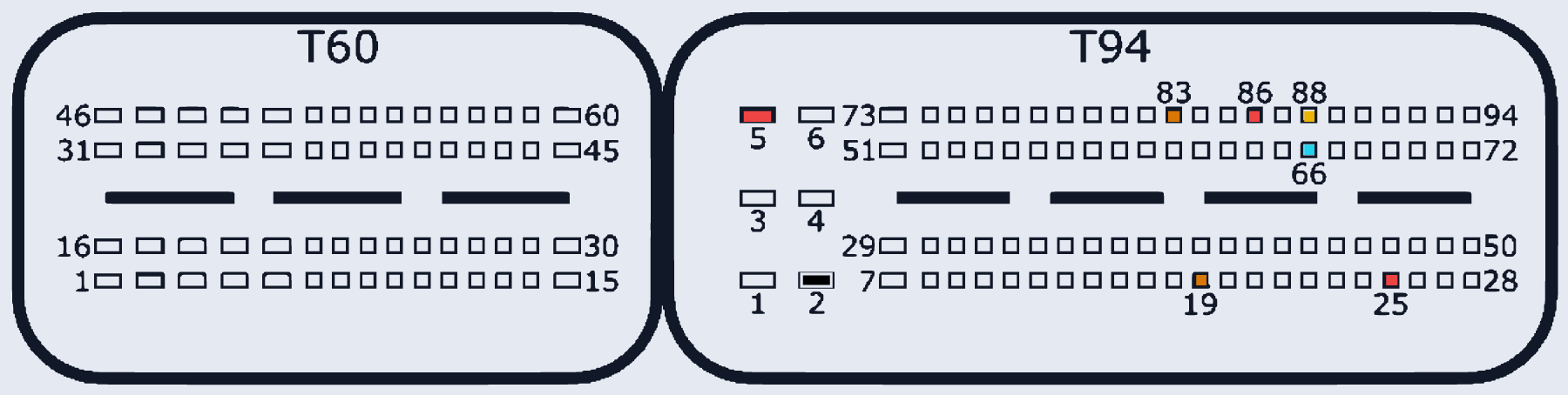

ME17_9_1_TC1796 · MCU TC1796 · разъём T60/T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:25, T94:86 | В исходной таблице указано T94:2,25 — вероятная опечатка (2 вместо 5), использованы пины по цвету на схеме |
| GND (масса) | T94:2 | |
| CAN-Low | T94:66 | |
| CAN-High | T94:88 | |
| GPT (общий/generic) | T94:83, T94:19 |
