Bosch ME17.9.11 TC1762 (Kia/Hyundai)
ME17_9_11_TC1762 · MCU TC1762 · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:18 | |
| GND (масса) | T94:3 | |
| CAN-Low | T94:79 | |
| CAN-High | T94:57 | |

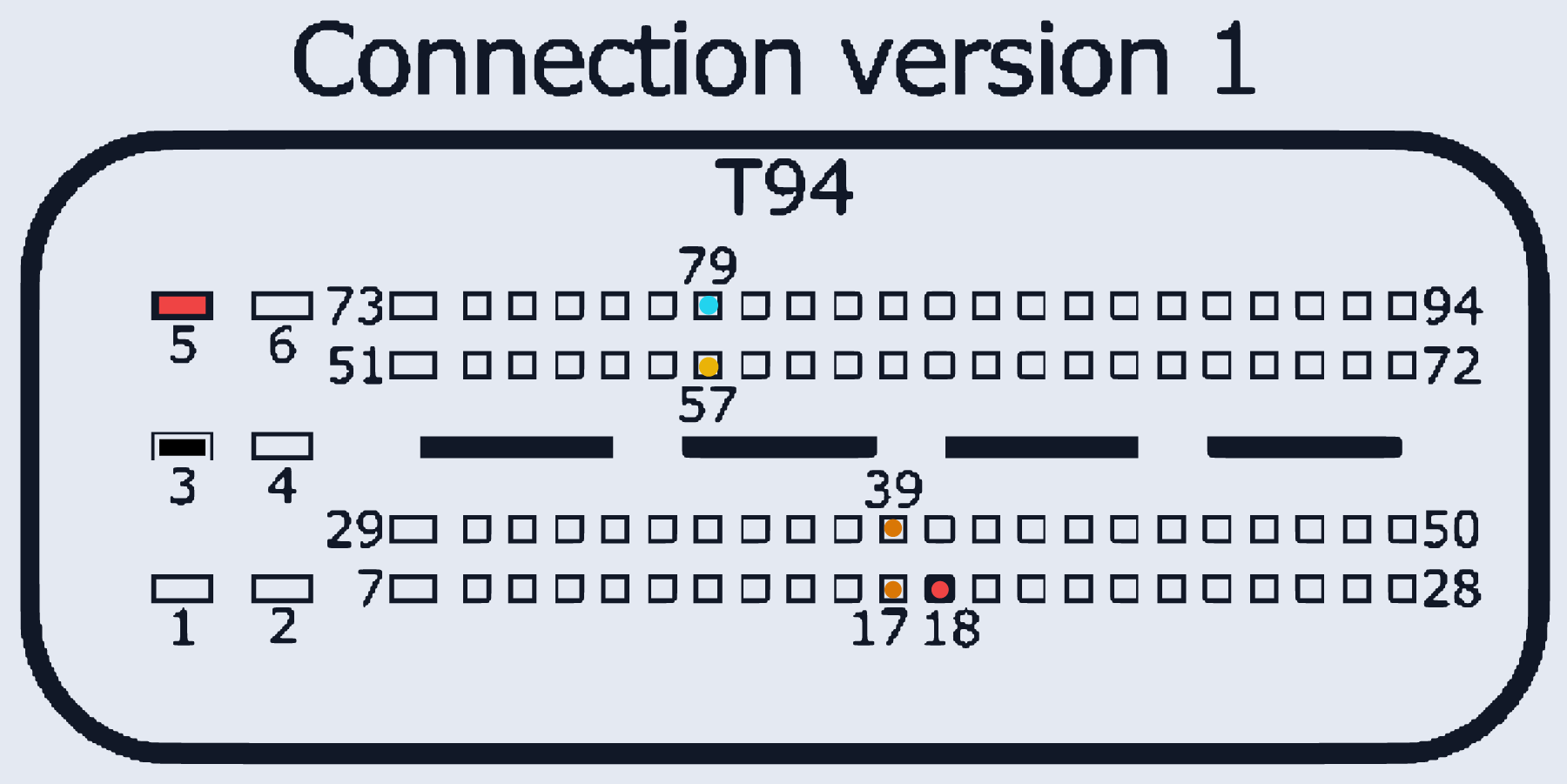

| GPT (общий/generic) | T94:17, T94:39 | Connection version 1 (картинка). Version 2 (тот же физический разъём): GPT=T94:17,15 |
