Bosch ME17.8.5 TC1762 (Rotax/BRP)

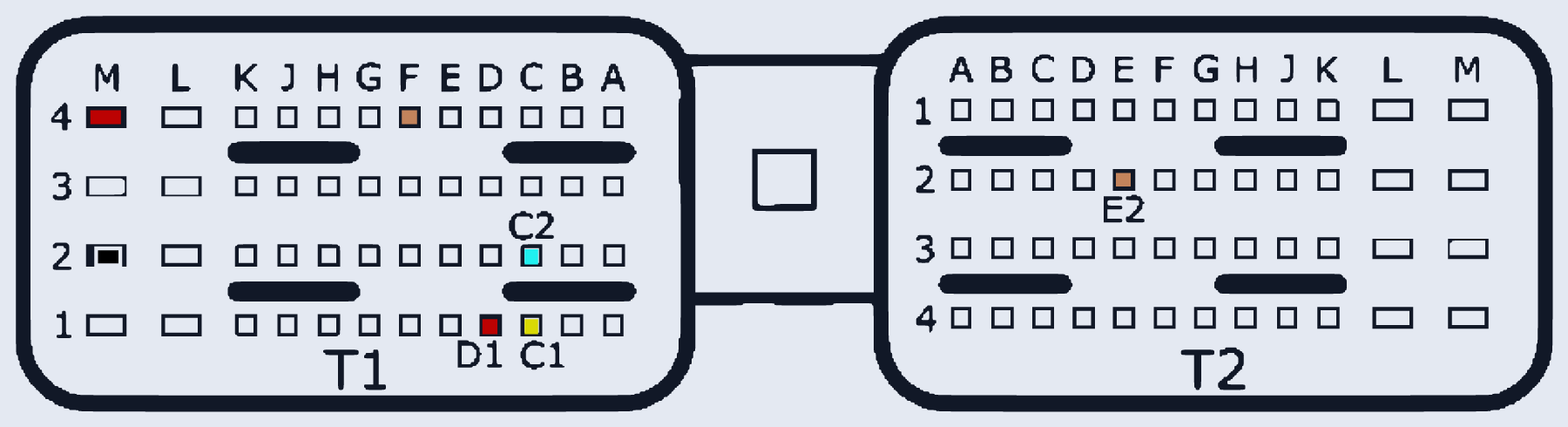

ME17_8_5_TC1762 · MCU TC1762 · разъём T1/T2
Ставился на: Rotax/BRP
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:M4, T1:D1 | |
| GND (масса) | T1:M2 | |
| CAN-Low | T1:C2 | |
| CAN-High | T1:C1 | |
| GPT (общий/generic) | T1:F4, T2:E2 |
