Bosch ME17.5.24 TC1724 (VAG)

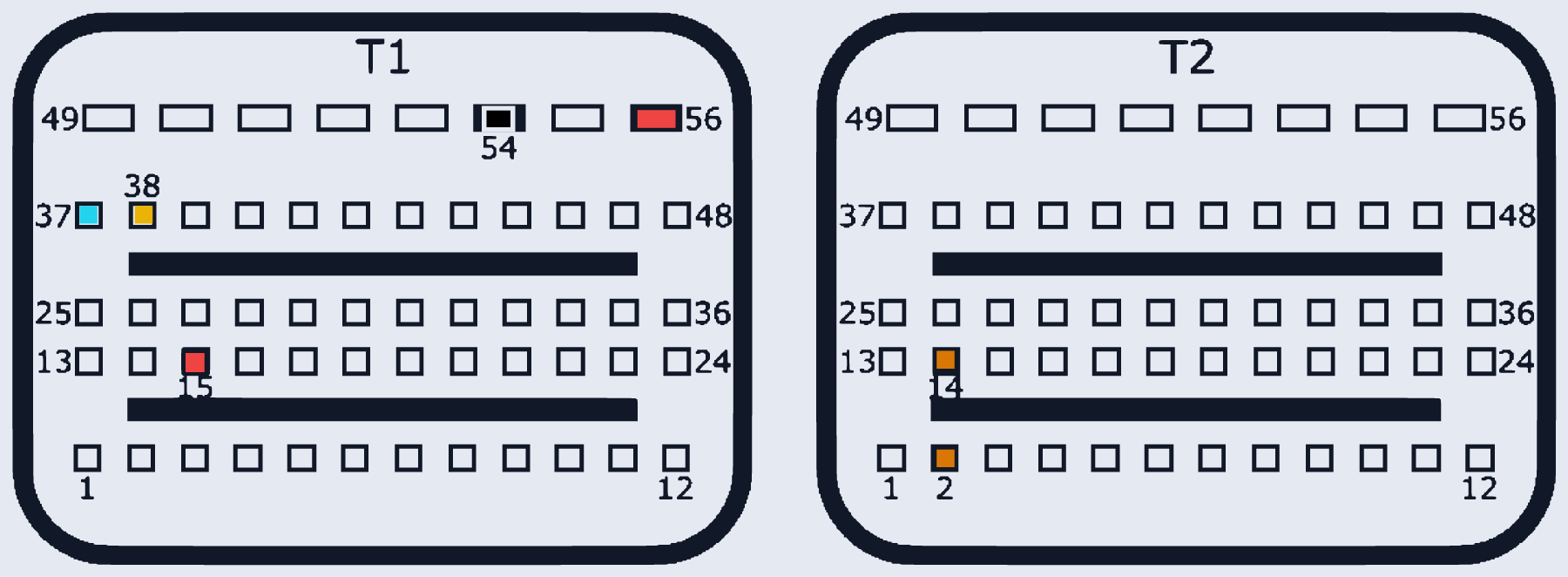

ME17_5_24_TC1724 · MCU TC1724 · разъём T1/T2
Ставился на: Audi · SEAT · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:15, T1:56 | |
| GND (масса) | T1:54 | |
| CAN-Low | T1:37 | |
| CAN-High | T1:38 | |
| GPT (общий/generic) | T2:14, T2:2 |
