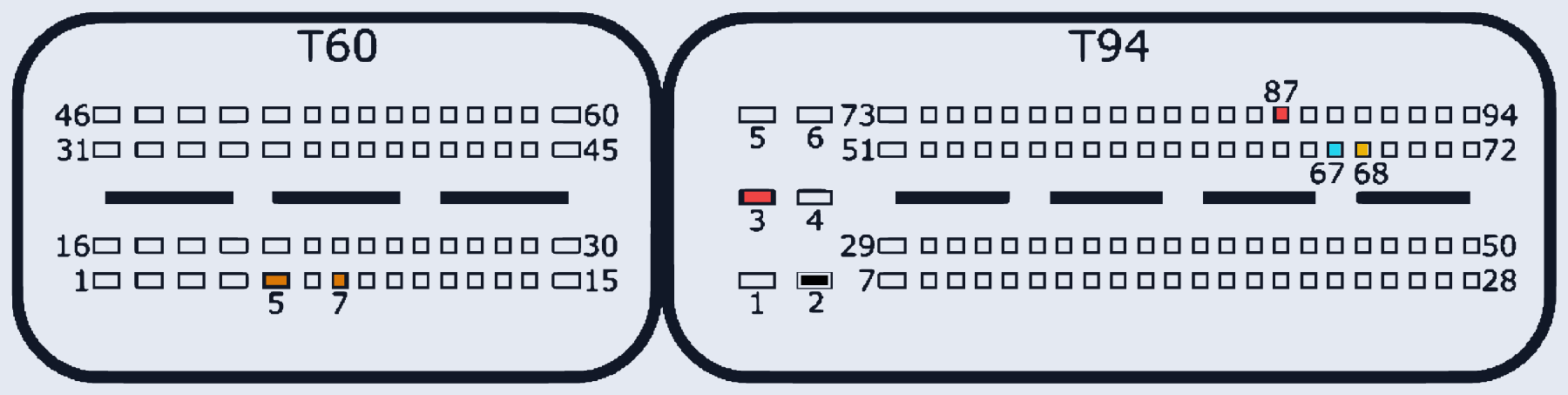

Bosch ME17.5.22 TC1724 (VAG)
ME17_5_22_TC1724 · MCU TC1724 · разъём T60/T94
Ставился на: Audi · SEAT · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:3, T94:87 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:67 | |
| CAN-High | T94:68 | |
| GPT (общий/generic) | T60:5, T60:7 |
