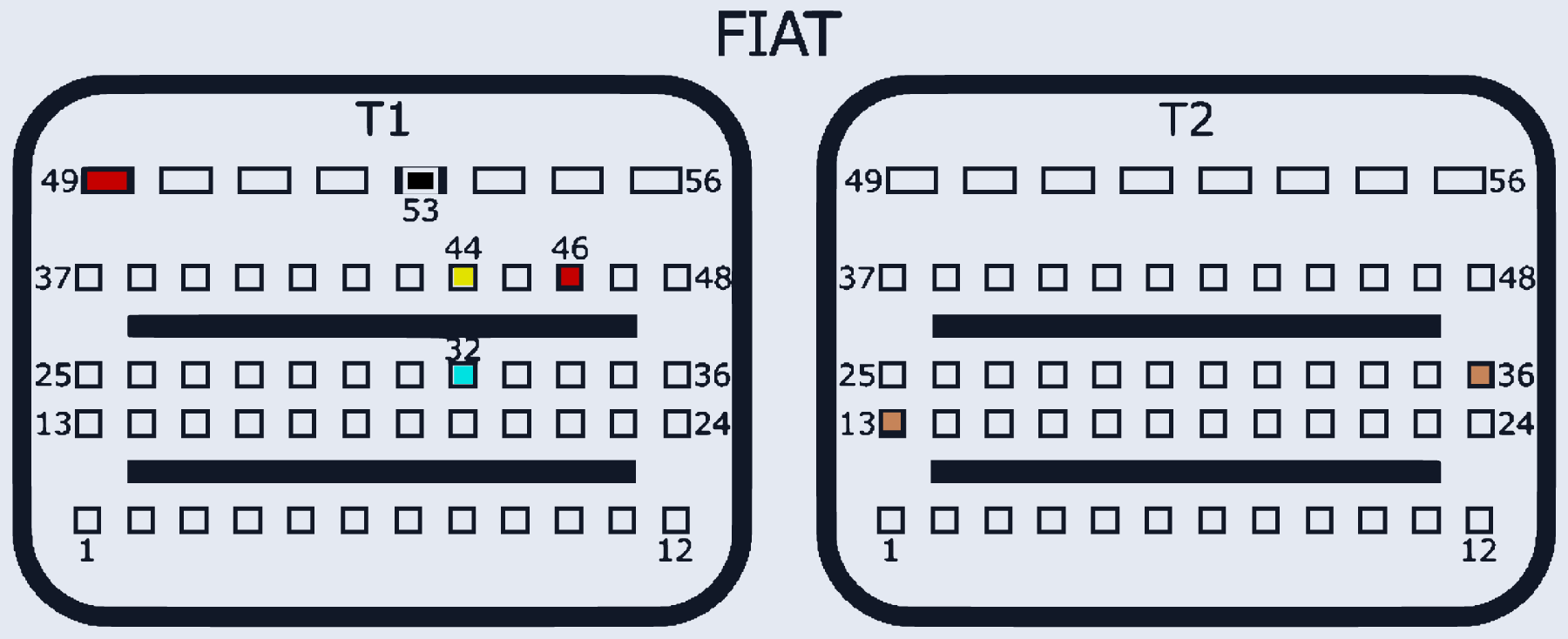

Bosch ME17.3 TC1724 (Fiat)
ME17_3_TC1724_FIAT · MCU TC1724 · разъём T1/T2
Ставился на: Fiat
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:49, T1:46 | |
| GND (масса) | T1:53 | |
| CAN-Low | T1:32 | |
| CAN-High | T1:44 | |
| GPT (общий/generic) | T2:36, T2:13 |
