Bosch ME17.2 TC1797 (BMW)

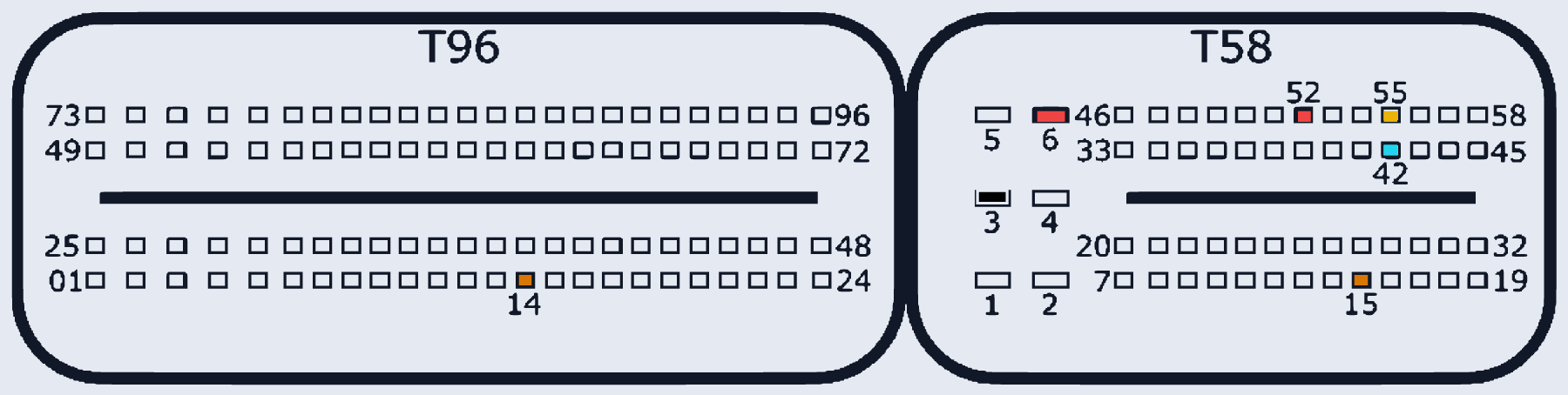

ME17_2_TC1797 · MCU TC1797 · разъём T96/T58
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:6, T58:52 | |
| GND (масса) | T58:3 | |
| CAN-Low | T58:42 | |
| CAN-High | T58:55 | |
| GPT (общий/generic) | T96:14, T58:15 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
