Bosch ME17.0.3 TC1724 (Ford)

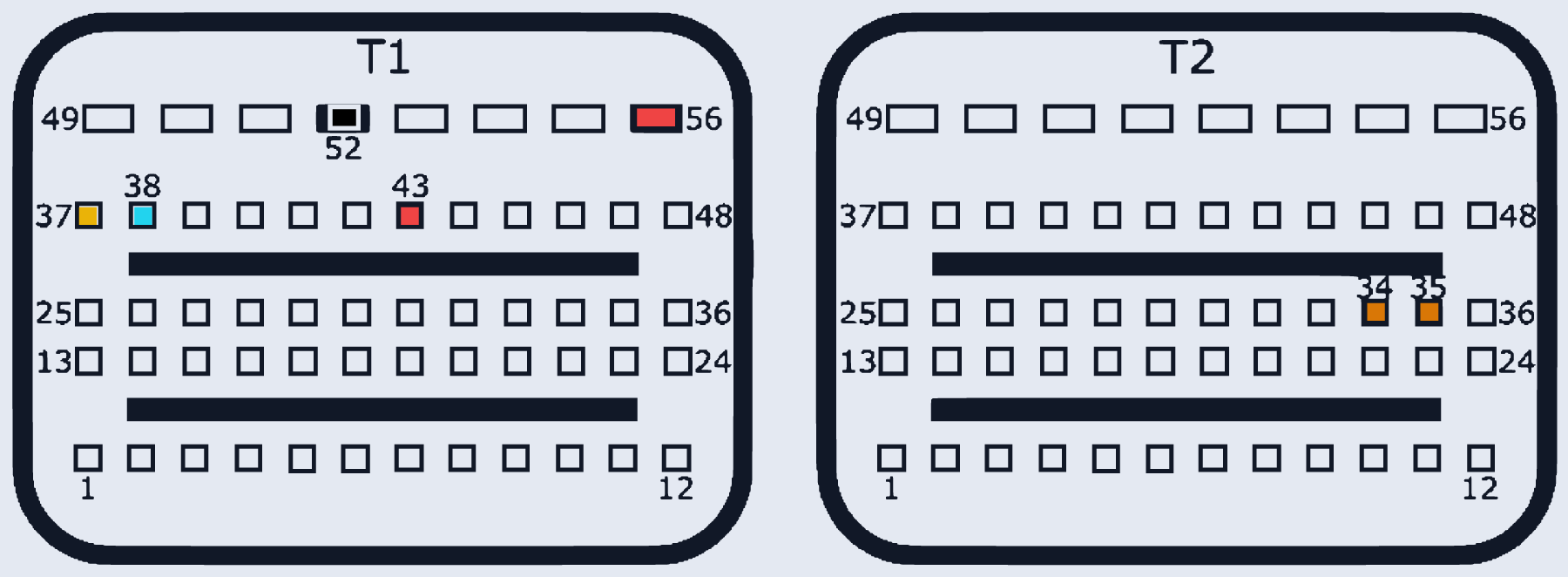

ME17_0_3_TC1724 · MCU TC1724 · разъём T1/T2
Ставился на: Ford
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:43, T1:56 | |
| GND (масса) | T1:52 | |
| CAN-Low | T1:38 | |
| CAN-High | T1:37 | |
| GPT (общий/generic) | T2:34, T2:35 |
