Bosch ME17.9.7 (Lada/UAZ)

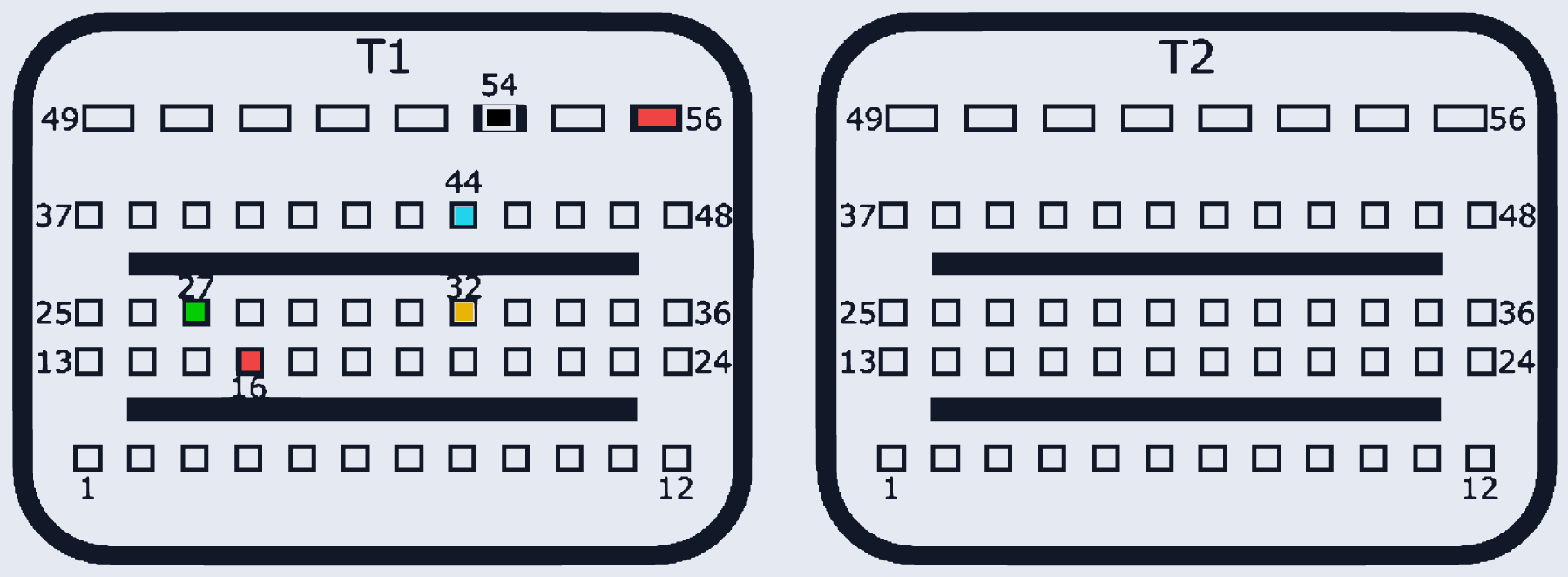

ME17.9.7 · MCU TC1766 · разъём T1
Ставился на: Lada: Kalina, Niva, Priora · UAZ: Bukhanka, Hunter, Patriot
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:56, T1:16 | |
| GND (масса) | T1:54 | |
| K-Line | T1:27 | |
| CAN-Low | T1:44 | |
| CAN-High | T1:32 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
