ME17.9.1 TC1796

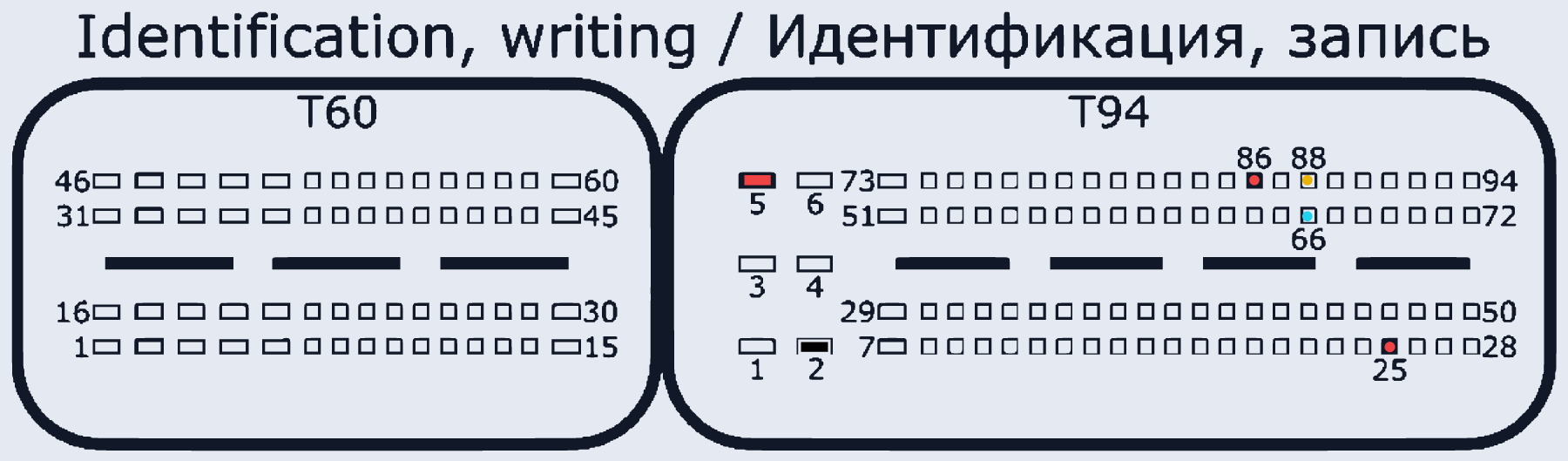

ME17.9.1_TC1796 · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:25, T94:86 | |
| GND | T94:2 | |
| CAN-Low (identification/writing) | T94:66 | режим Identification/Writing |
| CAN-High (identification/writing) | T94:88 | режим Identification/Writing |
| CAN-Low (reading) | T60:44 | режим Reading — другие пины CAN |
| CAN-High (reading) | T60:59 | режим Reading — другие пины CAN |
