ME17.9.11 TC1762

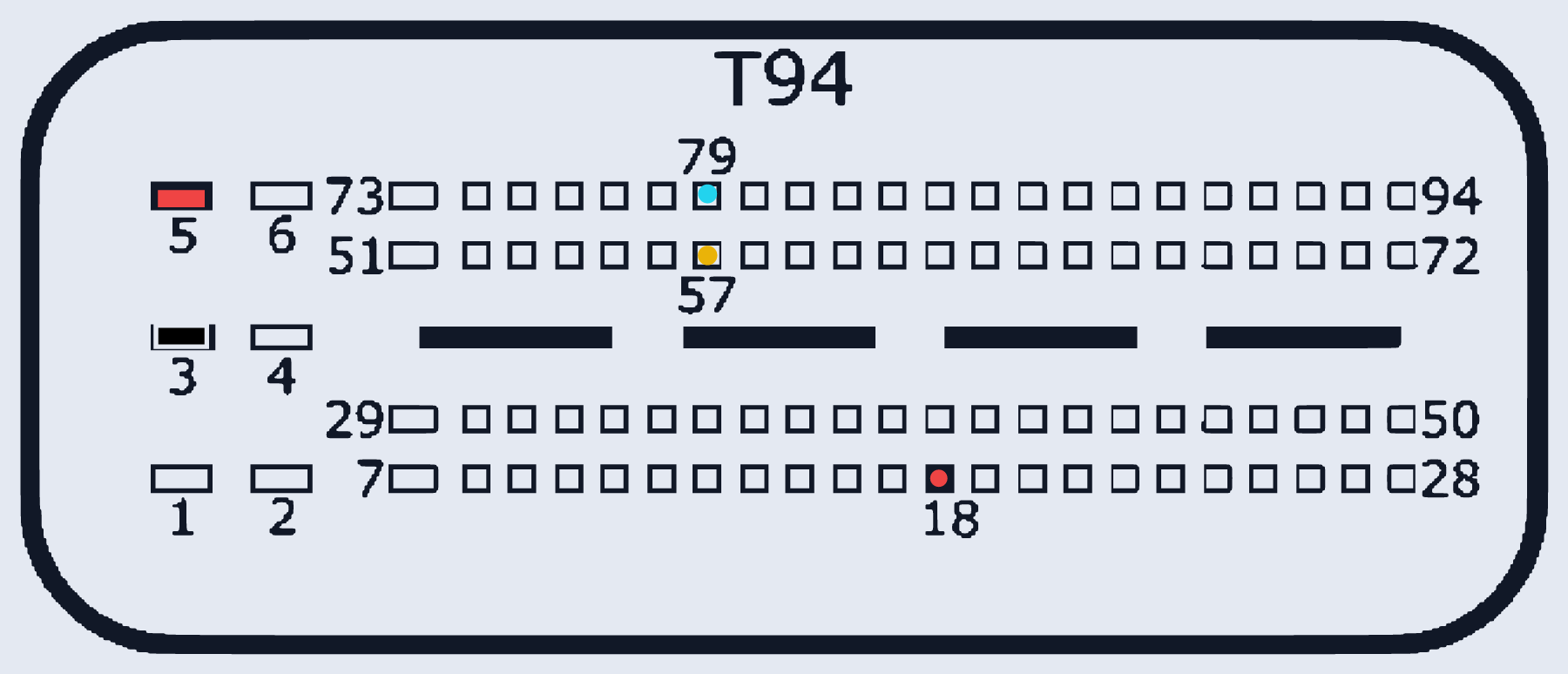

ME17.9.11_TC1762 · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:18 | |
| GND (масса) | T94:3 | |
| CAN-Low | T94:79 | |
| CAN-High | T94:57 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
