MB 9G (VGS-NAG3) TCU (Mercedes-Benz)

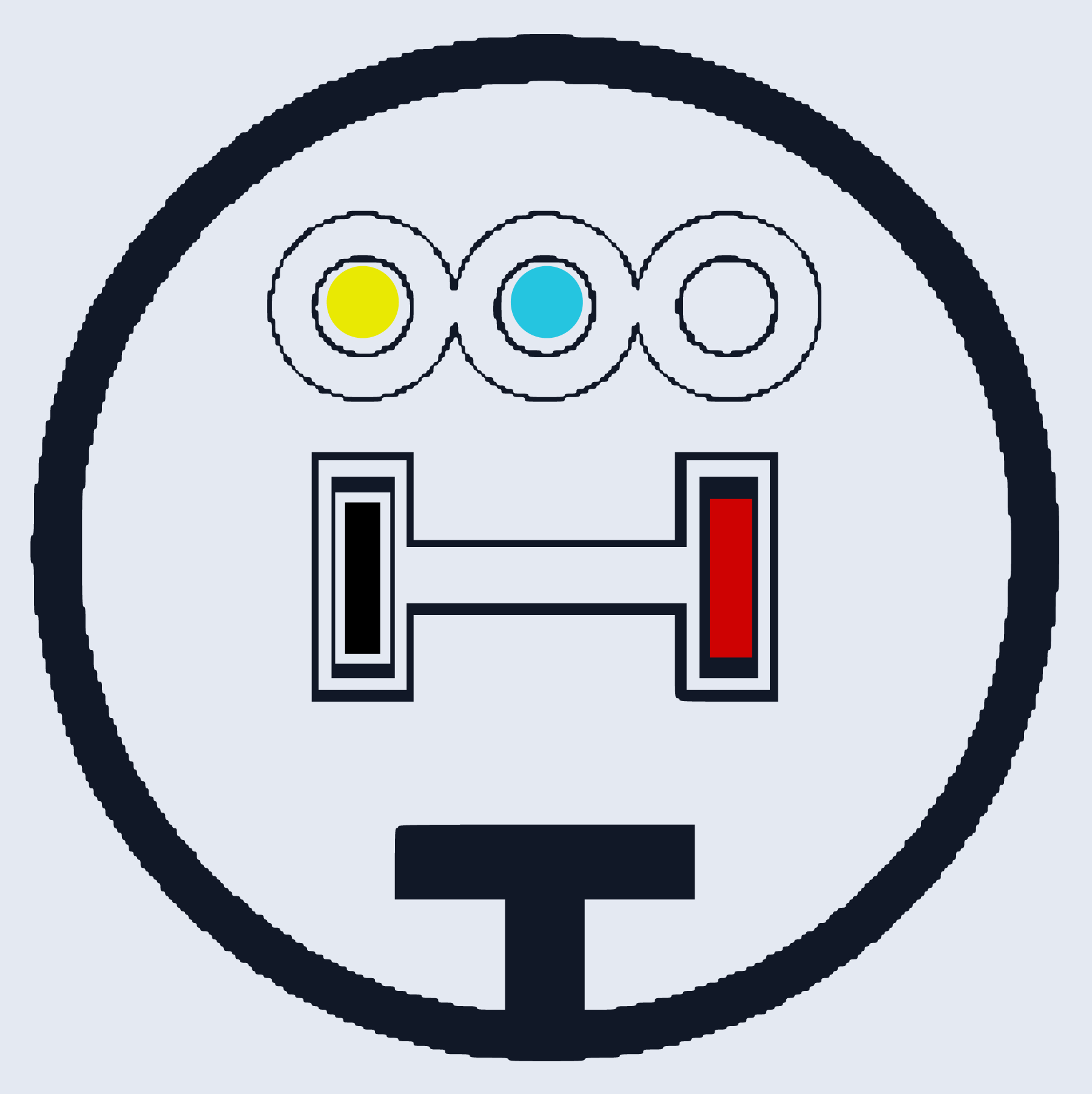

MB_9G_VGS_NAG3 · разъём 3-pin, круглый
Ставился на: Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | RED | |
| GND (масса) | BLACK | |
| CAN-Low | CYAN | |
| CAN-High | YELLOW |
