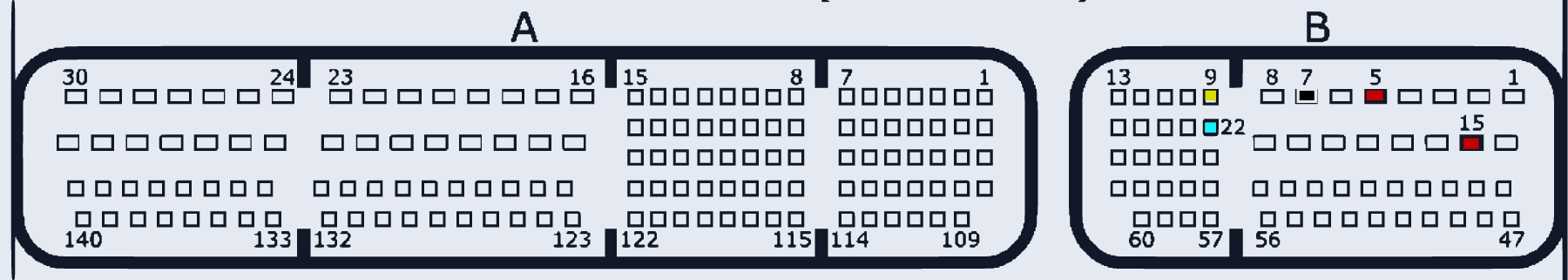

Mazda SKYACTIV-G (SH72543)
MAZDA_SKYACTIVG_SH72543 · MCU SH72543 · разъём A
Ставился на: Mazda: 3, 6, CX-5
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:5, B:15 | |
| GND (масса) | B:7 | |
| CAN-Low | B:22 | |
| CAN-High | B:9 |
