Mazda SKYACTIV-D S5 (SH72546)

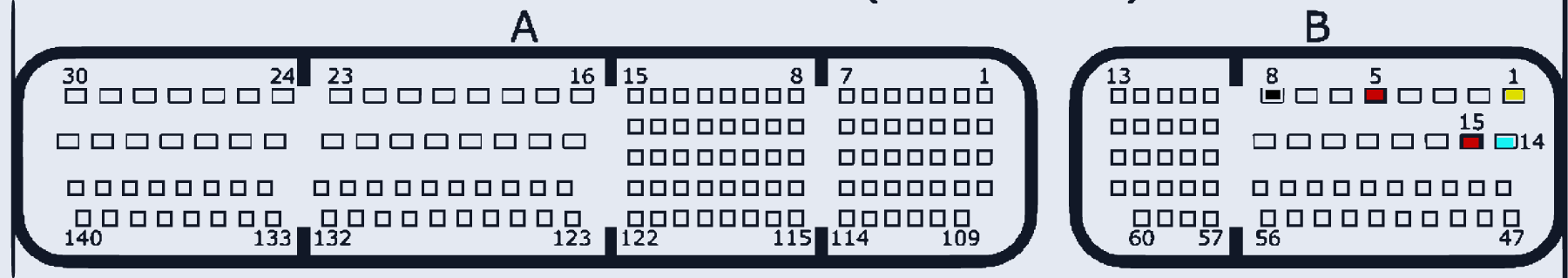

MAZDA_SKYACTIVD_S5_SH72546 · MCU SH72546 · разъём A
Ставился на: Mazda: 2, 3, 6, CX-5
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:5, B:15 | |
| GND (масса) | B:8 | |
| CAN-Low | B:14 | |
| CAN-High | B:1 |
