Mazda SH72531
MAZDA_SH72531 · MCU SH72531 · разъём M1
Ставился на: Mazda

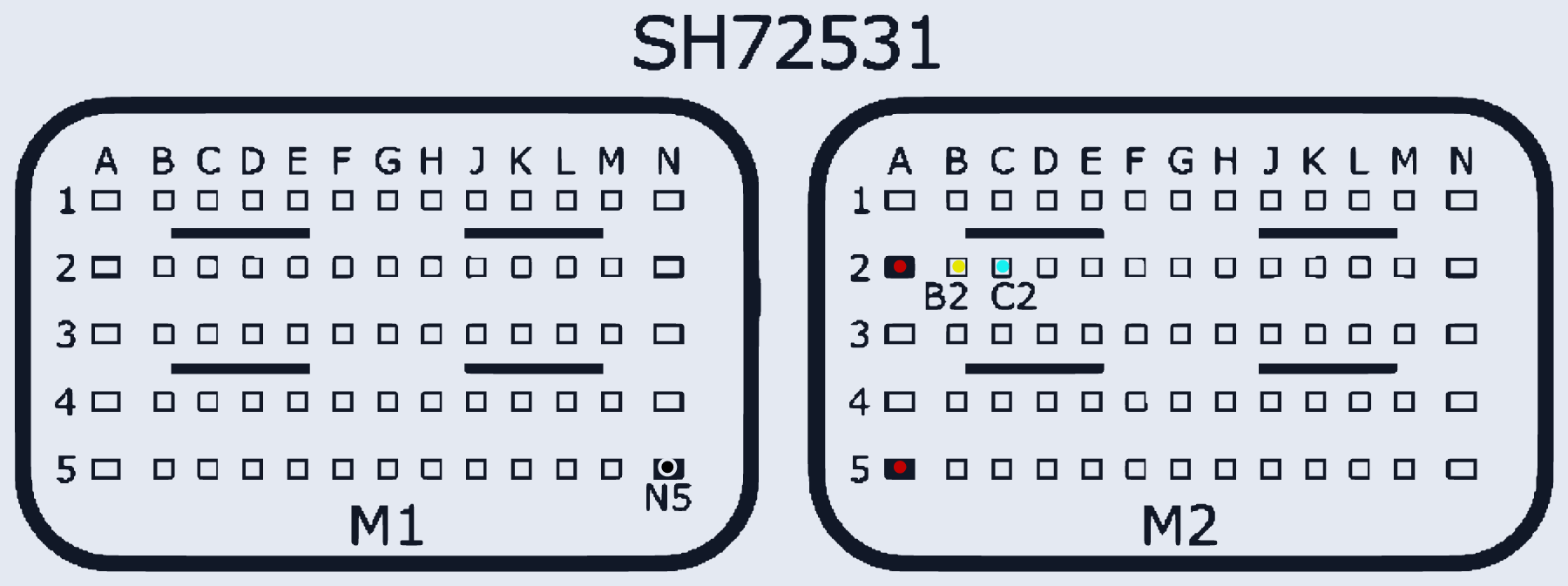

| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | M2:A2, M2:A5 | |
| GND (масса) | M1:N5 | |
| CAN-Low | M2:C2 | |
| CAN-High | M2:B2 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
