Mazda GEN3 (MH8501F)

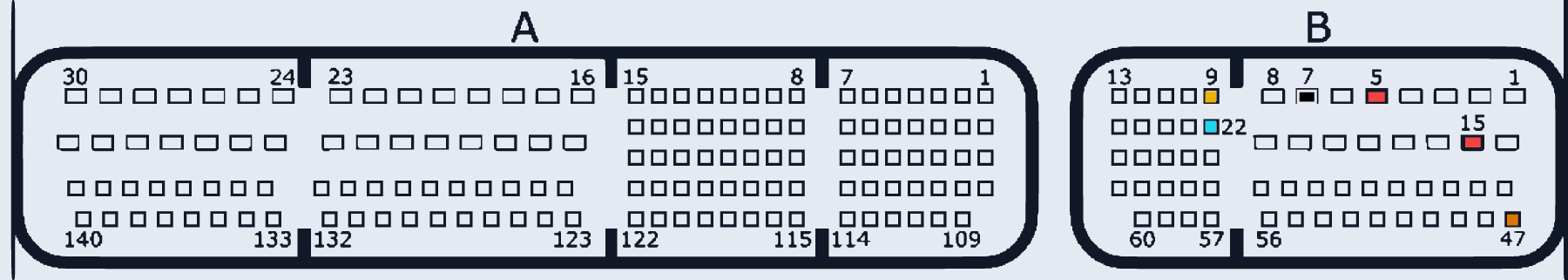

MAZDA_GEN3_MH8501F · MCU MH8501F · разъём A/B
Ставился на: Mazda: 3, 6, CX-5, CX-9
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:5, B:15 | |
| +12V (Vpp) | B:47 | |
| GND (масса) | B:7 | |
| CAN-Low | B:22 | |
| CAN-High | B:9 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
