Mazda 3/5/6/CX-7 Gen2 MH8106F/MH8110F

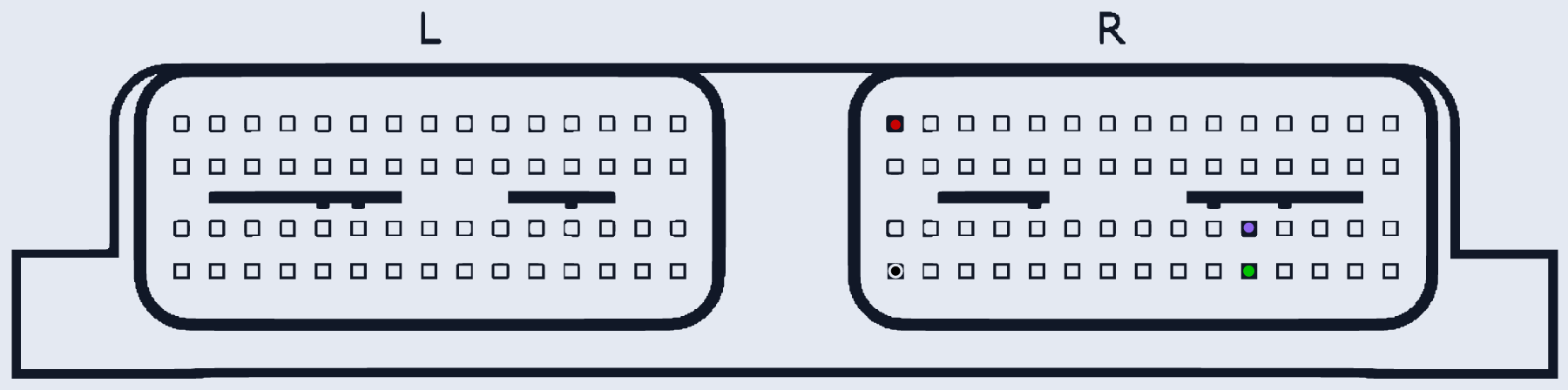

MAZDA_3_5_6_CX7_MH8106F · разъём R
Ставился на: Mazda: 3, 5, 6, CX-7
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | R (красная точка) | |
| GND (масса) | R (чёрная точка) | |
| Vpp | R (фиолетовая точка) | |
| K-Line | R (зелёная точка) |
