1N83M SKYACTIV-G / GEN4 (Mazda, бензин)

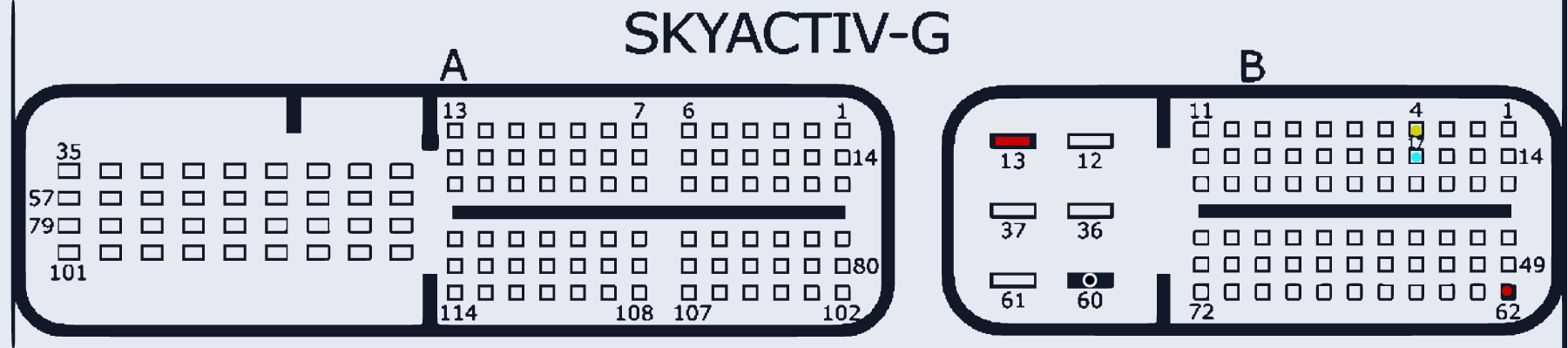

MAZDA_1N83M_SKYACTIVG · разъём A/B
Ставился на: Mazda
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:13, B:62 | |
| GND (масса) | B:60 | |
| CAN-Low | B:17 | |
| CAN-High | B:4 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
