M7.9.8 KEFICO

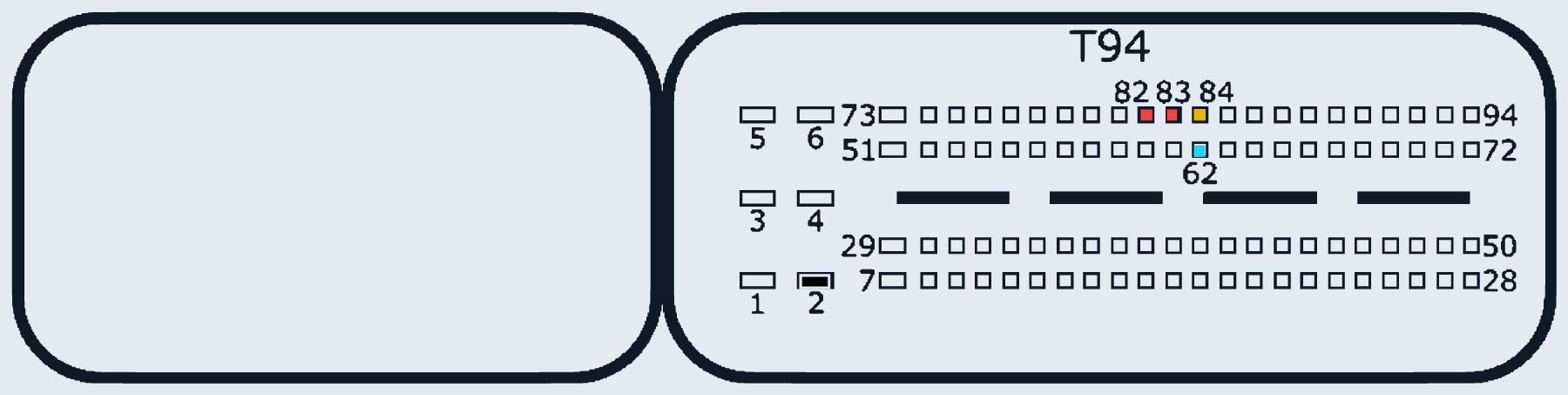

M7.9.8_KEFICO · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:82, T94:83 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:62 | |
| CAN-High | T94:84 |
