M20A/A25A/A25B/G16E-GTS TYPE 1

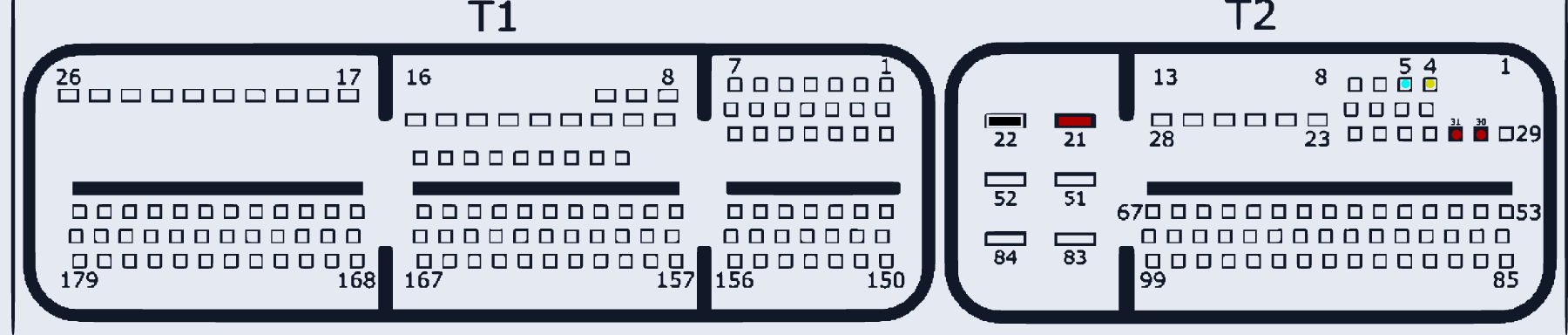

M20A_A25A_TYPE1 · разъём T1/T2
Ставился на: Lexus: ES, LM, NX, RX, UX · Mazda: CX-50 · Suzuki: Across, Landy · Toyota: Alphard, Auris, Avalon, C-HR, Camry, Corolla, Corolla Cross, Crown, Grand Highlander, Harrier, Highlander, Innova, Noah, Prius, RAV4, Sienna, Vellfire, Venza, Voxy, Yaris
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:21, T2:30, T2:31 | |
| GND (масса) | T2:22 | |
| CAN-Low | T2:5 | |
| CAN-High | T2:4 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
