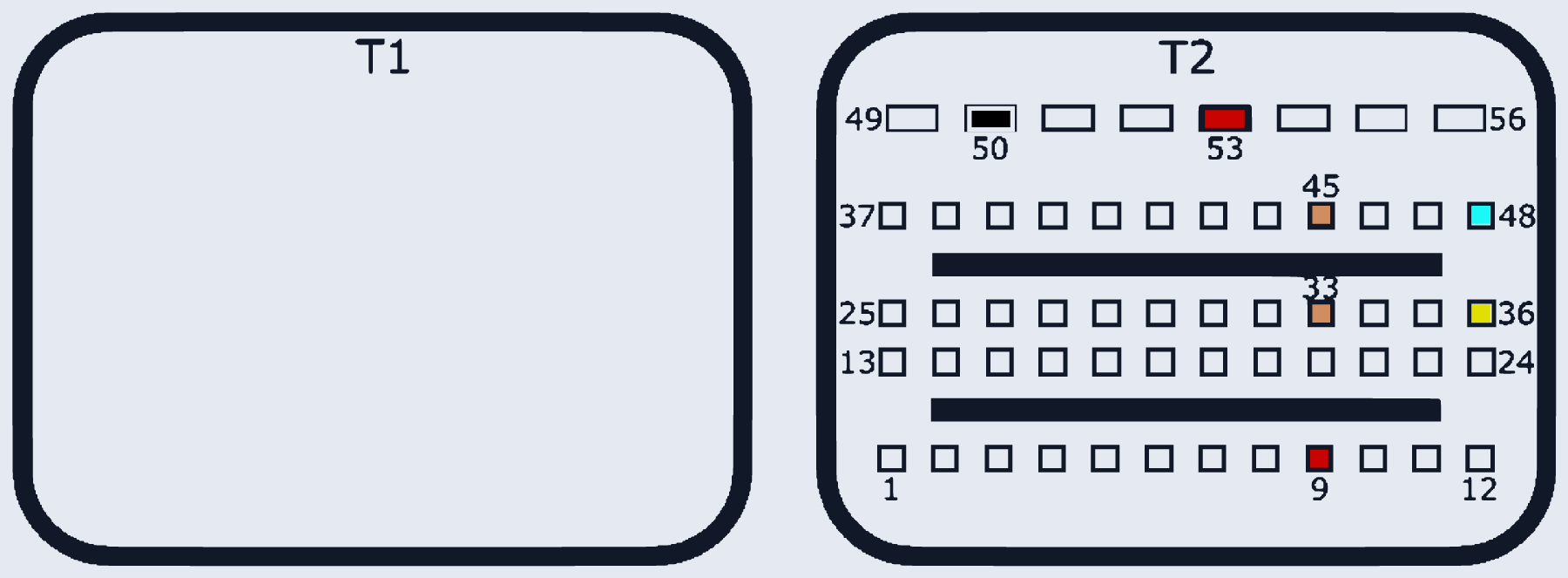

Bosch M17.8.7 TC1762 (Polaris ATV)
M17_8_7_TC1762 · MCU TC1762 · разъём T1/T2
Ставился на: Polaris
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:53, T2:9 | |
| GND (масса) | T2:50 | |
| CAN-Low | T2:48 | |
| CAN-High | T2:36 | |
| GPT (общий/generic) | T2:45, T2:33 |
