Denso SH72543 (Kubota)

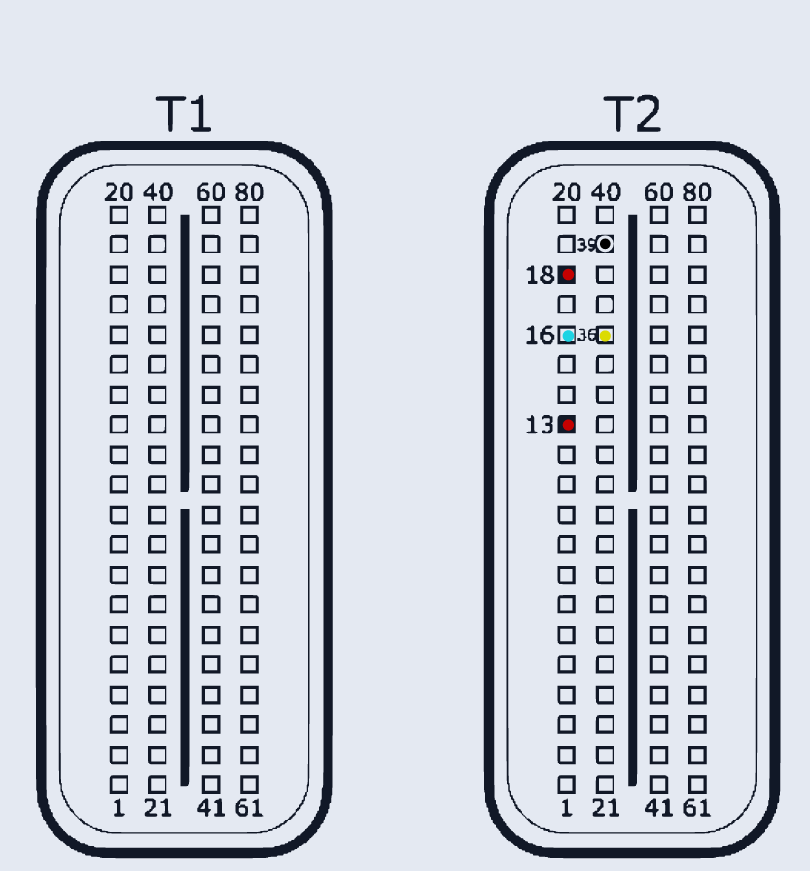

KUBOTA_SH72543 · MCU SH72543 · разъём T1/T2
Ставился на: Kubota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:13, T2:18 | |
| GND (масса) | T2:39 | |
| CAN-Low | T2:16 | |
| CAN-High | T2:36 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
