⚠ Не проверено — сверьте перед использованием

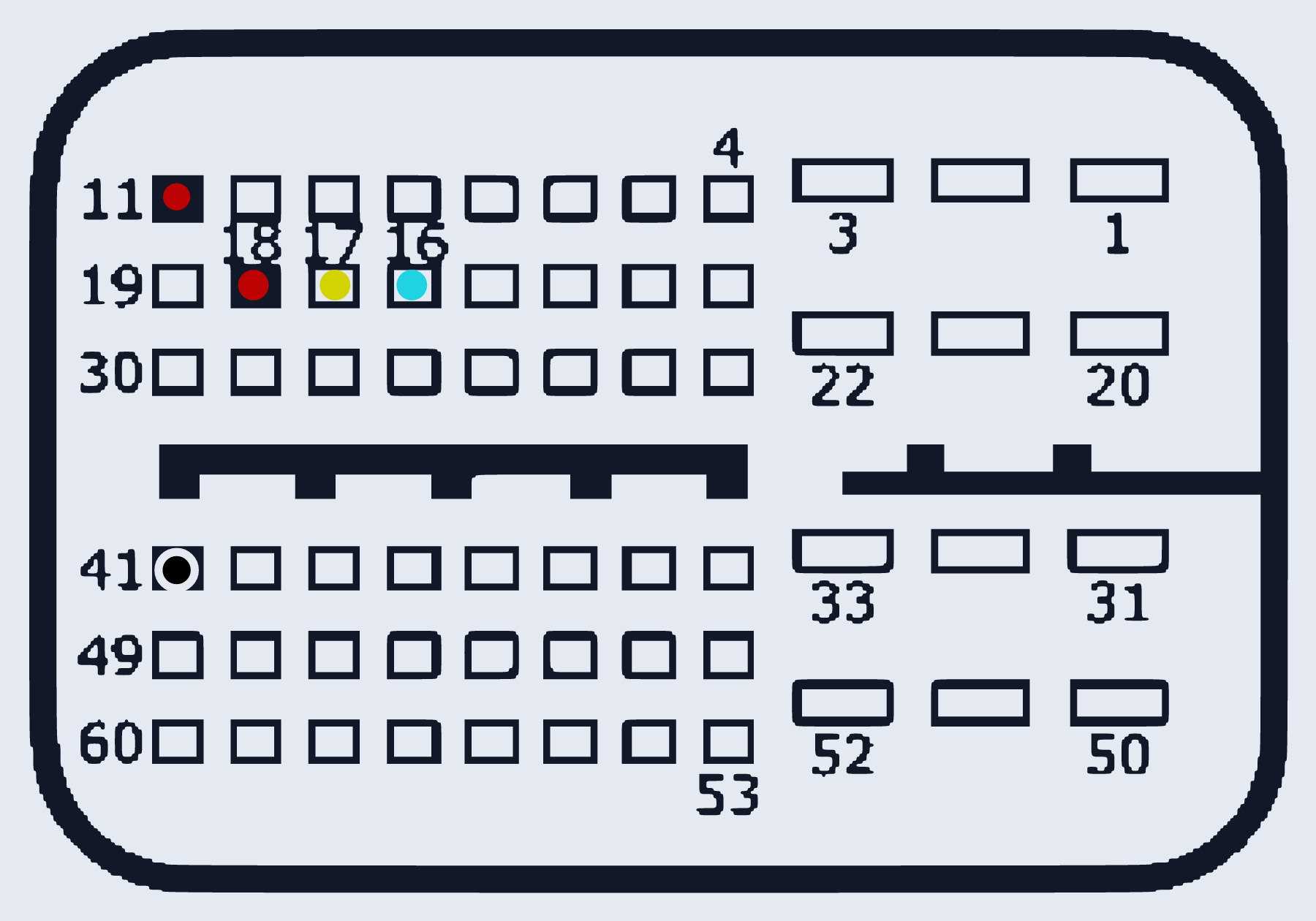

SH72531 AdBlue Control Unit (Kubota) — не Engine Control Unit, отдельный блок дозирования AdBlue
KUBOTA_ADBLUE_SH72531 · MCU SH72531 · разъём single-body
Ставился на: Kubota
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 11, 18 | |
| GND (масса) | 41 | |
| CAN-Low | 16 | |
| CAN-High | 17 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
