DC1U (1N83M) (Kohler/McCormick/Landini/JCB)

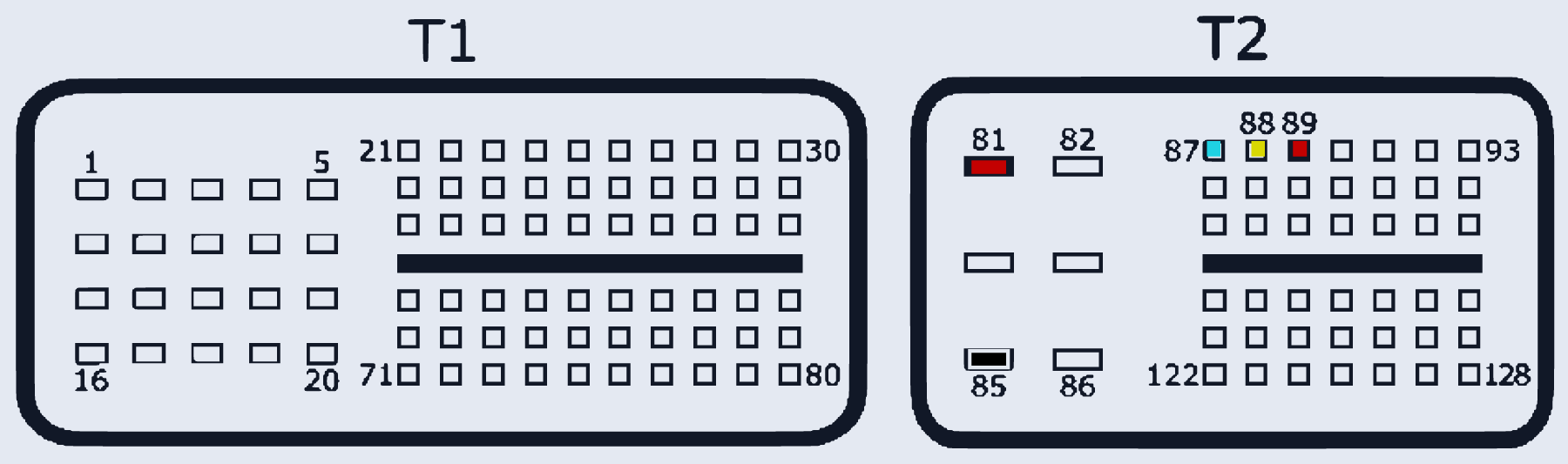

KOHLER_DC1U_1N83M · MCU 1N83M · разъём T1/T2
Ставился на: JCB · Kohler · Landini · McCormick
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:81, T2:89 | |
| GND (масса) | T2:85 | |
| CAN-Low | T2:87 | |
| CAN-High | T2:88 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
