Kia/Hyundai SIM2K-241 Hybrid

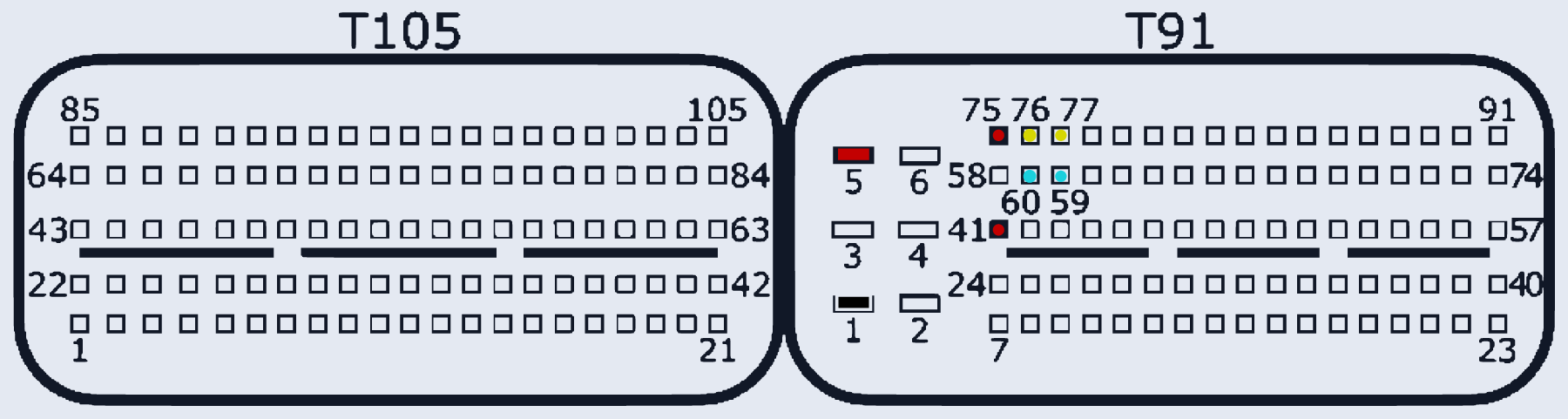

KIA_HYUNDAI_SIM2K_241_HYBRID · разъём T105
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:41, T91:75 | |
| GND (масса) | T91:1 | |
| CAN-Low | T91:60, T91:59 | |
| CAN-High | T91:77, T91:76 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
