Kia/Hyundai (1999-2005) MH7203FA/MH8206F

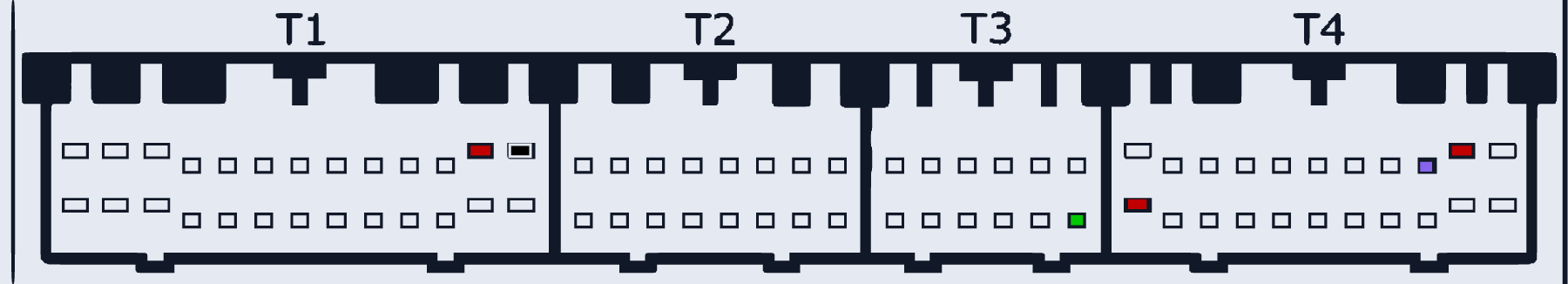

KIA_HYUNDAI_MH7203FA_MH8206F · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1, T4 (красные точки: 1 на T1, 2 на T4) | |
| GND (масса) | T1 (чёрная точка) | |
| Vpp | T4 (фиолетовая точка) | |
| K-Line | T3 (зелёная точка) |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
