Kefico/Denso SH72546R (KIA, Hyundai)

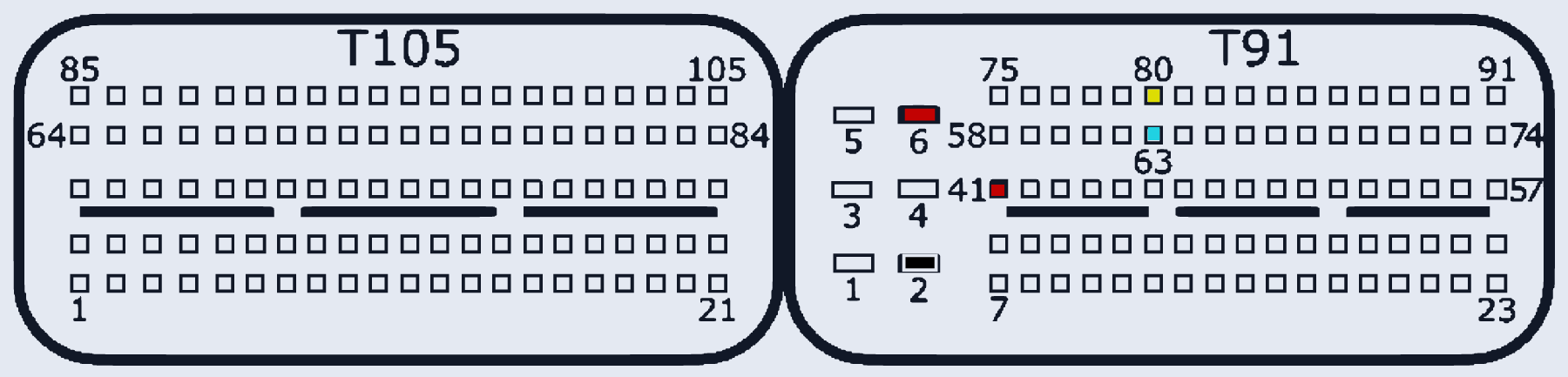

KEFICO_DENSO_SH72546R · разъём T105/T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:6, T91:41 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:63 | |
| CAN-High | T91:80 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
