Kawasaki MH8610F

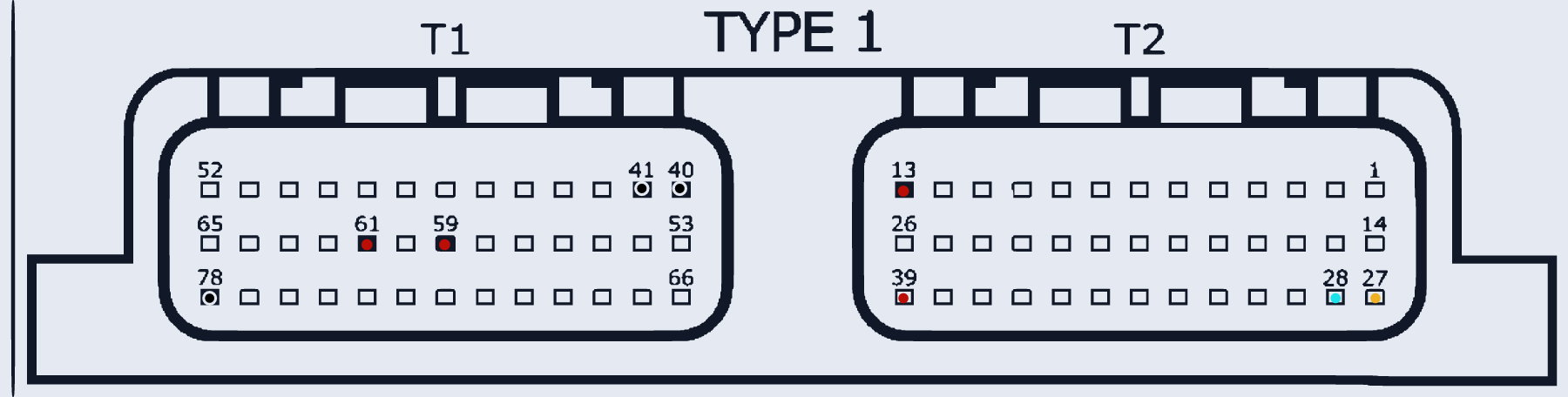

KAWASAKI_MH8610F · разъём T1/T2 (Type 1)
Ставился на: Kawasaki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:61, T1:59, T2:13 | Это TYPE 1. На той же странице PCMflash есть TYPE 2 (другой корпус, пины отмечены только цветными точками) — здесь не описан. |
| +12V (Vpp) | T2:39 | |
| GND (масса) | T1:41, T1:40, T1:78 | |
| CAN-Low | T1:28 | |
| CAN-High | T2:27 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
