Kawasaki MH8115F

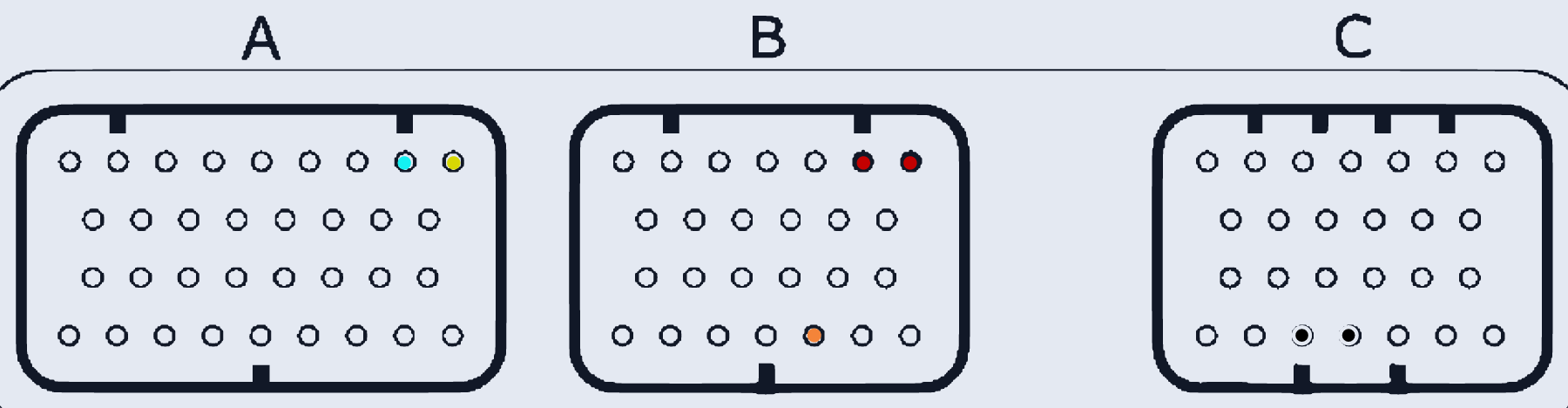

KAWASAKI_MH8115F · разъём A/B/C
Ставился на: Kawasaki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B (красная точка) | |
| +12V (Vpp) | B (оранжевая точка) | |
| GND (масса) | C (чёрные точки) | |
| CAN-Low | A (голубая точка) | |
| CAN-High | A (жёлтая точка) | |
| K-Line | B (зелёная точка) | Из старого источника (module31) — на текущей картинке (module79) не подсвечен, оставлено для совместимости |
