Kawasaki MH8102F

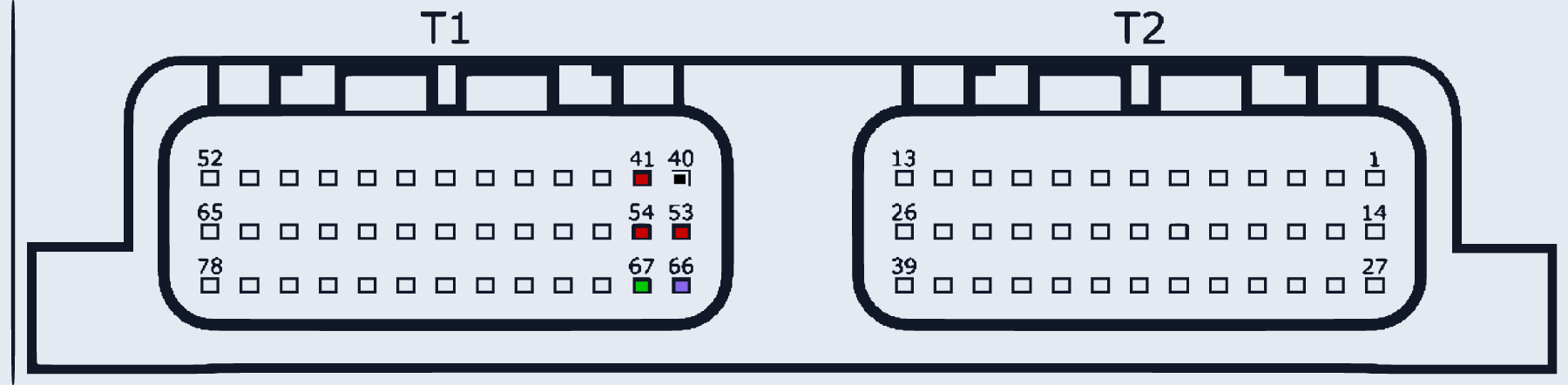

KAWASAKI_MH8102F · разъём T1
Ставился на: Kawasaki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 41, 53, 54 | |
| GND (масса) | 40 | |
| Vpp | 66 | |
| K-Line | 67 |
