Hyundai Sonata II (2000-2003) MH7202A+MH7202A

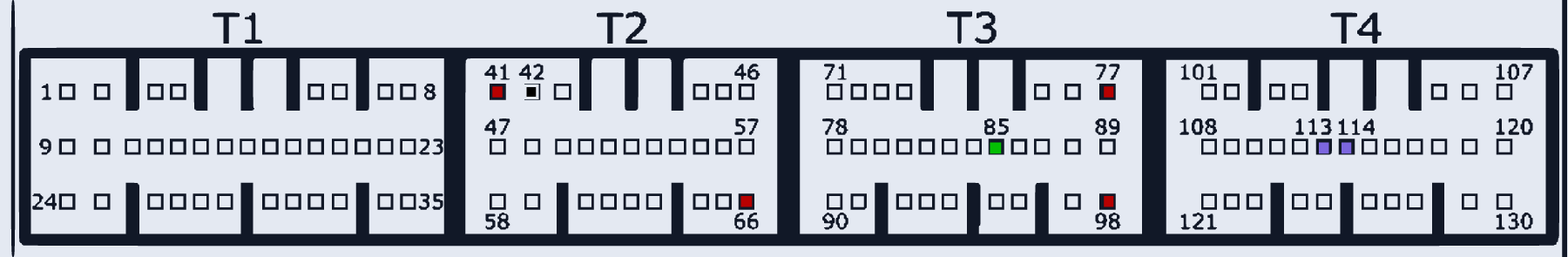

HYUNDAI_SONATA_II_MH7202A · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:41, T2:66, T3:77, T3:98 | |
| GND (масса) | T2:42 | |
| Vpp | T4:113, T4:114 | |
| K-Line | T3:85 |
