Denso SH7254x (Hyundai/Kubota)

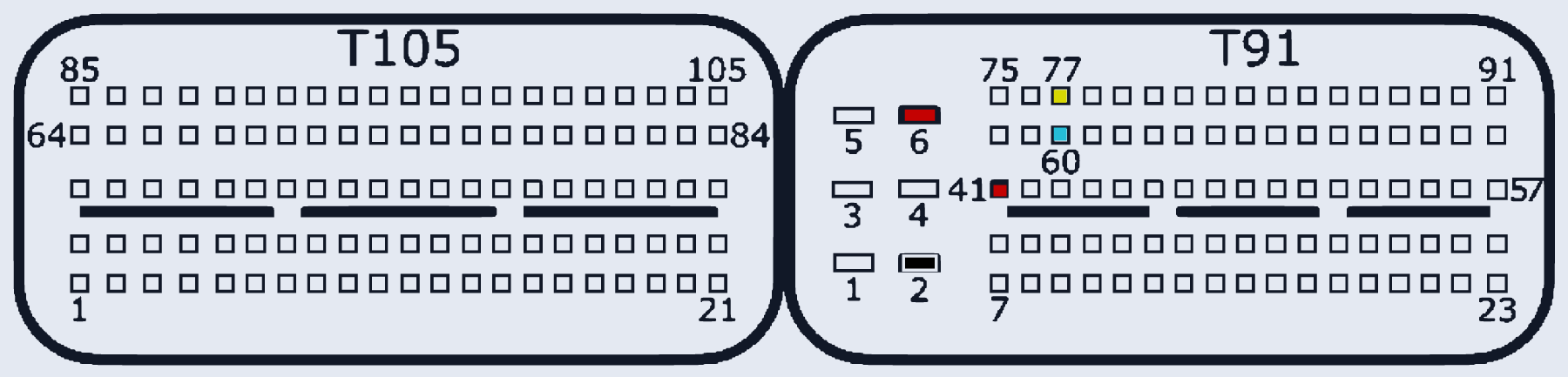

HYUNDAI_KUBOTA_SH7254X · MCU SH7254x · разъём T105/T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:6, T91:41 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:60 | |
| CAN-High | T91:77 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
