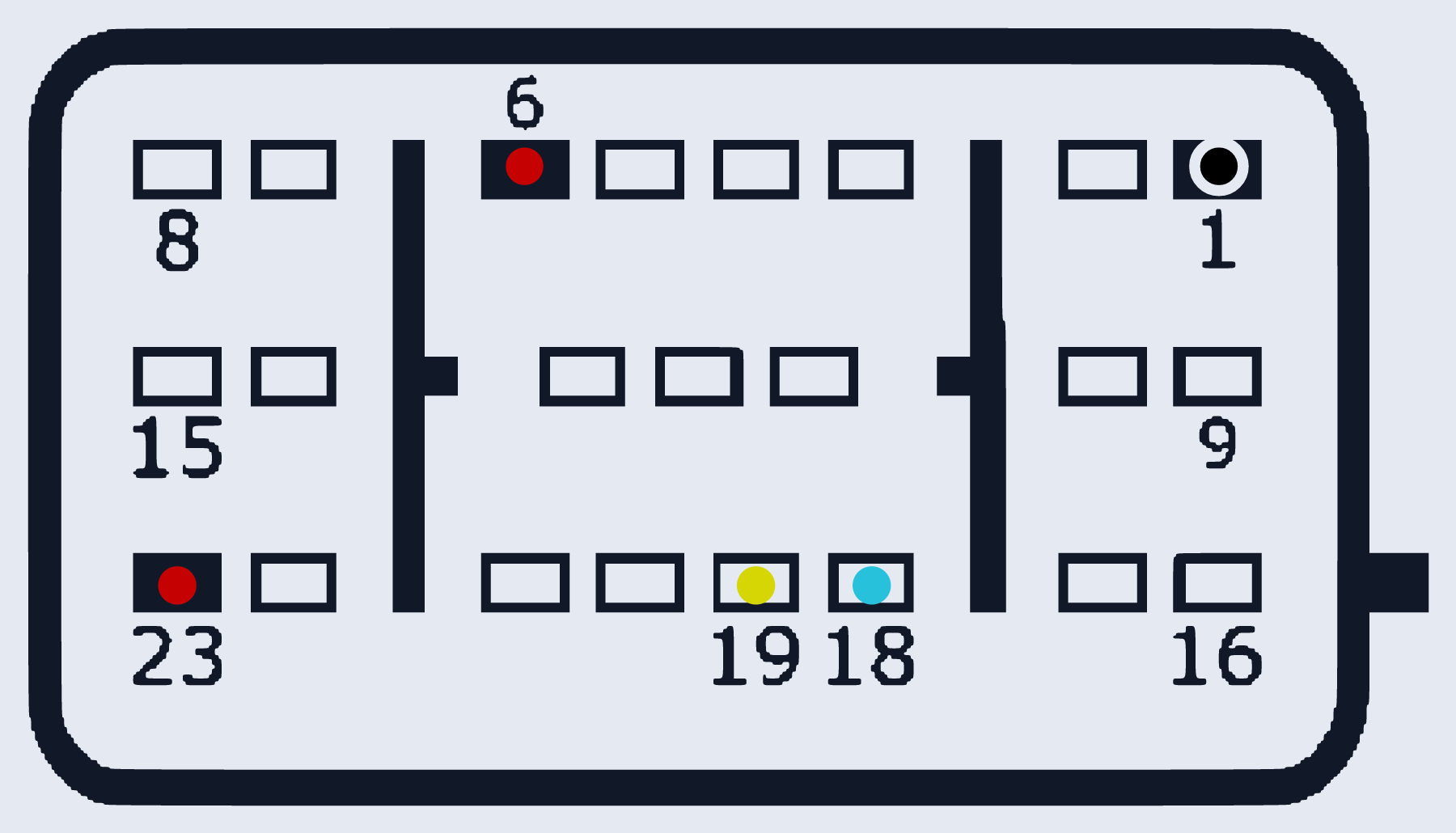

Denso SH72544 TCU (Honda)
HONDA_SH72544_TCU · MCU SH72544 · разъём single-body
Ставился на: Honda
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 6, 23 | |
| GND (масса) | 1 | |
| CAN-Low | 18 | |
| CAN-High | 19 |
