Keihin TC277

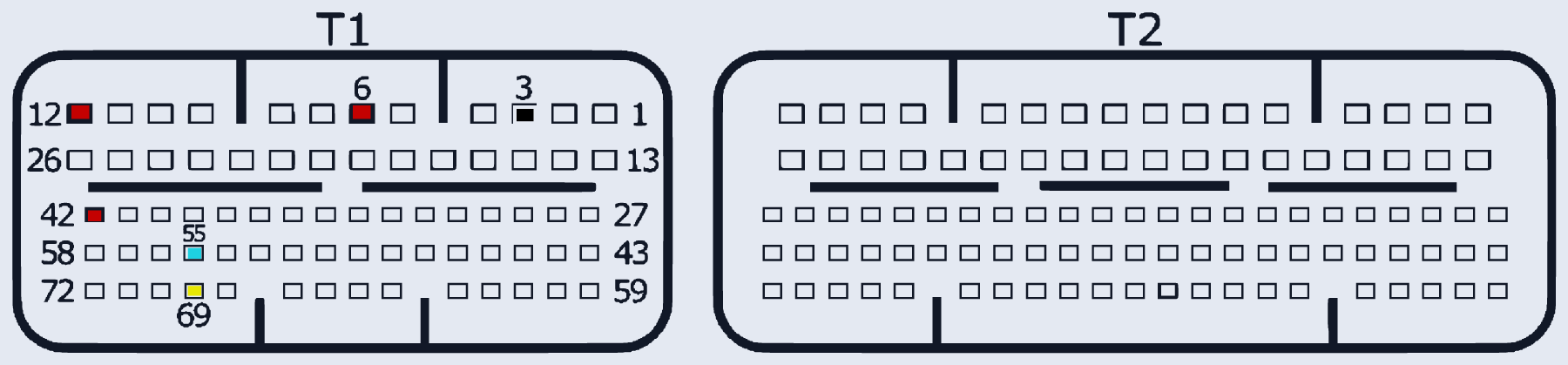

HONDA_KEIHIN_TC277 · MCU TC277 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:6, T1:12, T1:42 | |
| GND (масса) | T1:3 | |
| CAN-Low | T1:55 | |
| CAN-High | T1:69 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
