Keihin TC1782

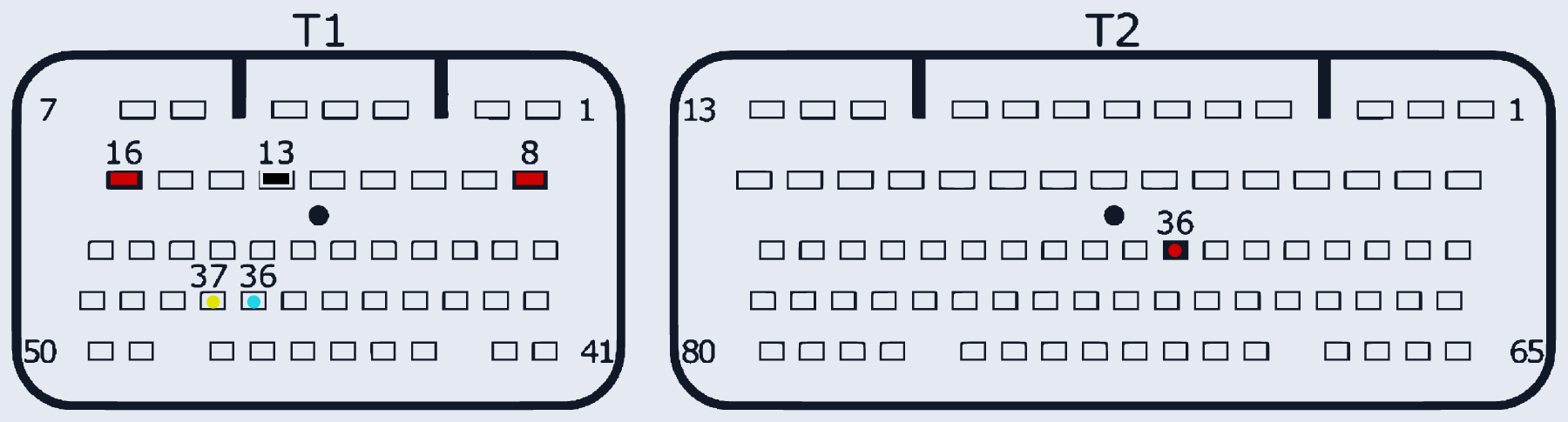

HONDA_KEIHIN_TC1782 · MCU TC1782 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:8, T1:16, T2:36 | |
| GND (масса) | T1:13 | |
| CAN-Low | T1:36 | В исходной таблице опечатка (написано T2:36) — по схеме бирюзовый квадрат физически в T1 |
| CAN-High | T1:37 | В исходной таблице опечатка (написано T2:37) — по схеме жёлтый квадрат физически в T1 |
