Keihin SH72543/72546

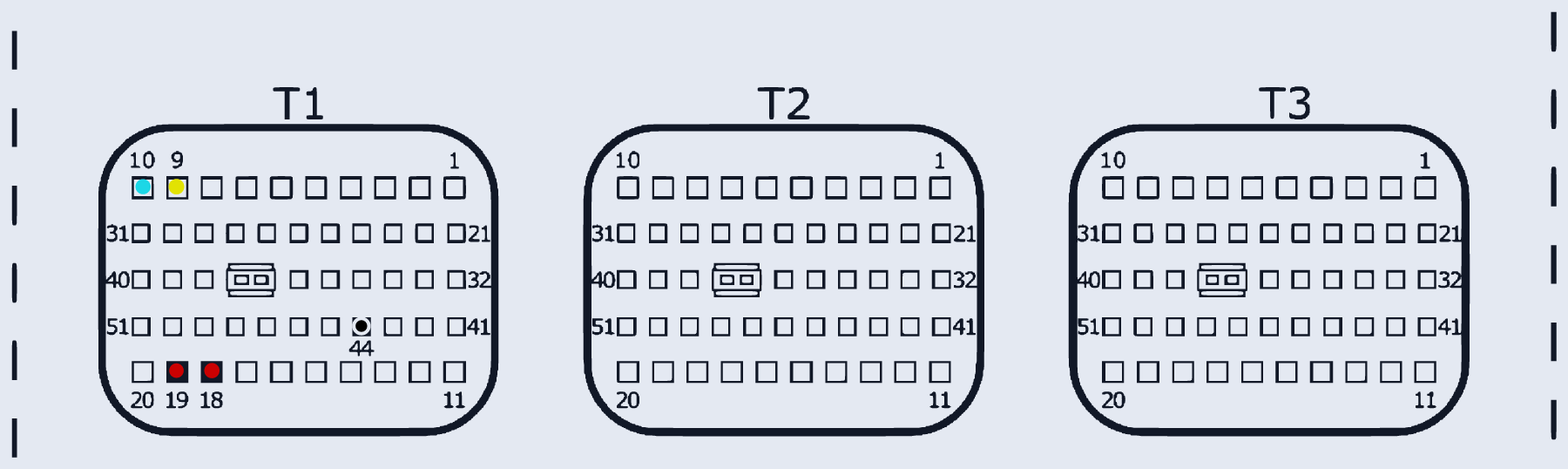

HONDA_KEIHIN_SH72543 · MCU SH72543/72546 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:18, T1:19 | |
| GND (масса) | T1:44 | |
| CAN-Low | T1:10 | |
| CAN-High | T1:9 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
