HITACHI SH7058

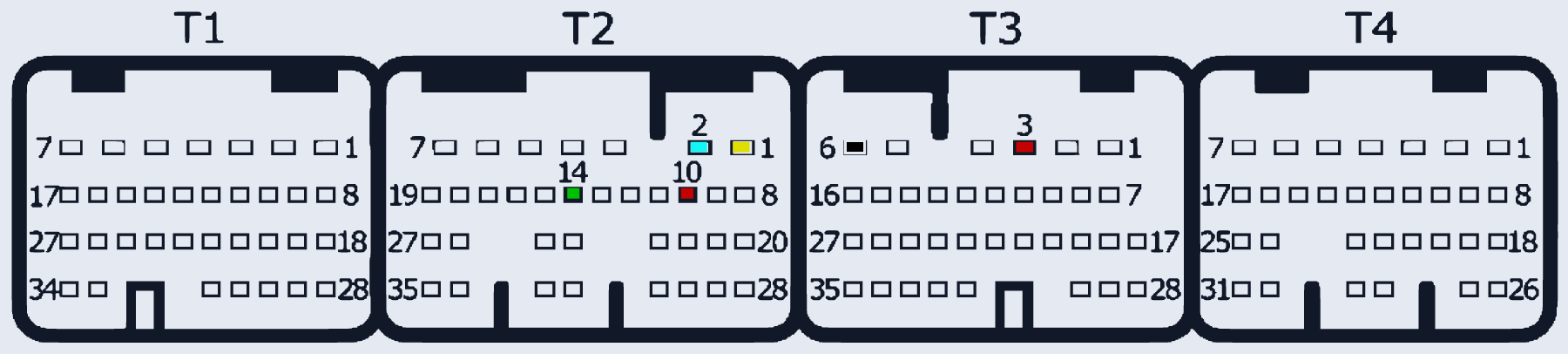

HITACHI_SH7058 · MCU SH7058 · разъём T2
Ставился на: Subaru: Forester, Legacy
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:10, T3:3 | |
| GND (масса) | T3:6 | |
| K-Line | T2:14 | |
| CAN-Low | T2:2 | |
| CAN-High | T2:1 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
