Hitachi BED50x/BEM50x (Nissan)

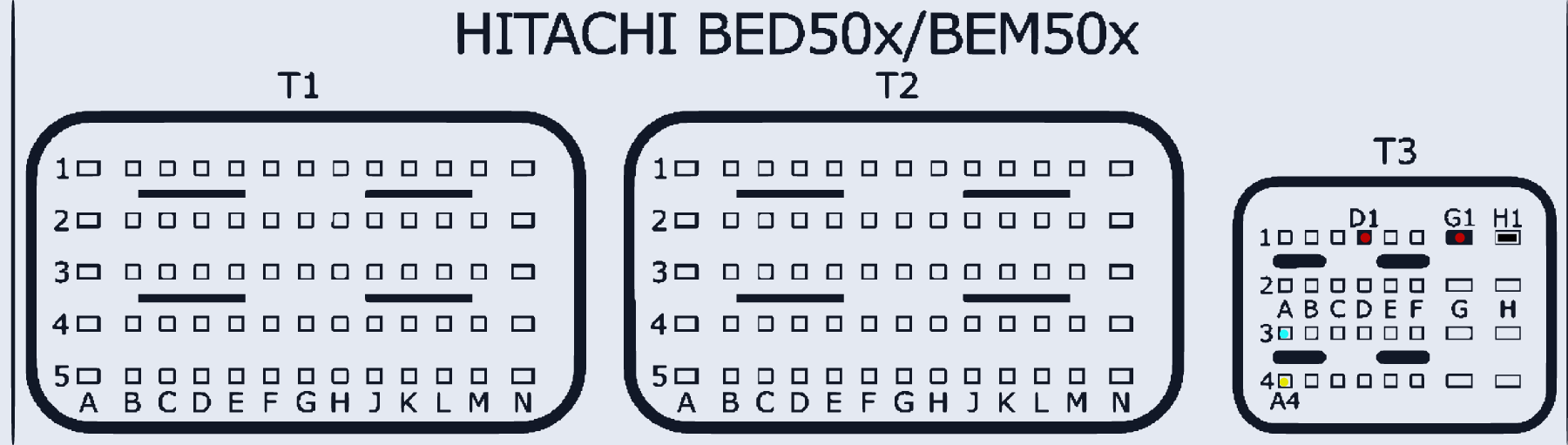

HITACHI_BED50X_BEM50X · разъём T1/T2/T3
Ставился на: Nissan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:D1, T3:G1 | |
| GND (масса) | T3:H1 | |
| CAN-Low | T3:A3 | |
| CAN-High | T3:A4 |
