1N83M AdBlue Control Unit (Hino) — не Engine Control Unit, отдельный блок дозирования AdBlue

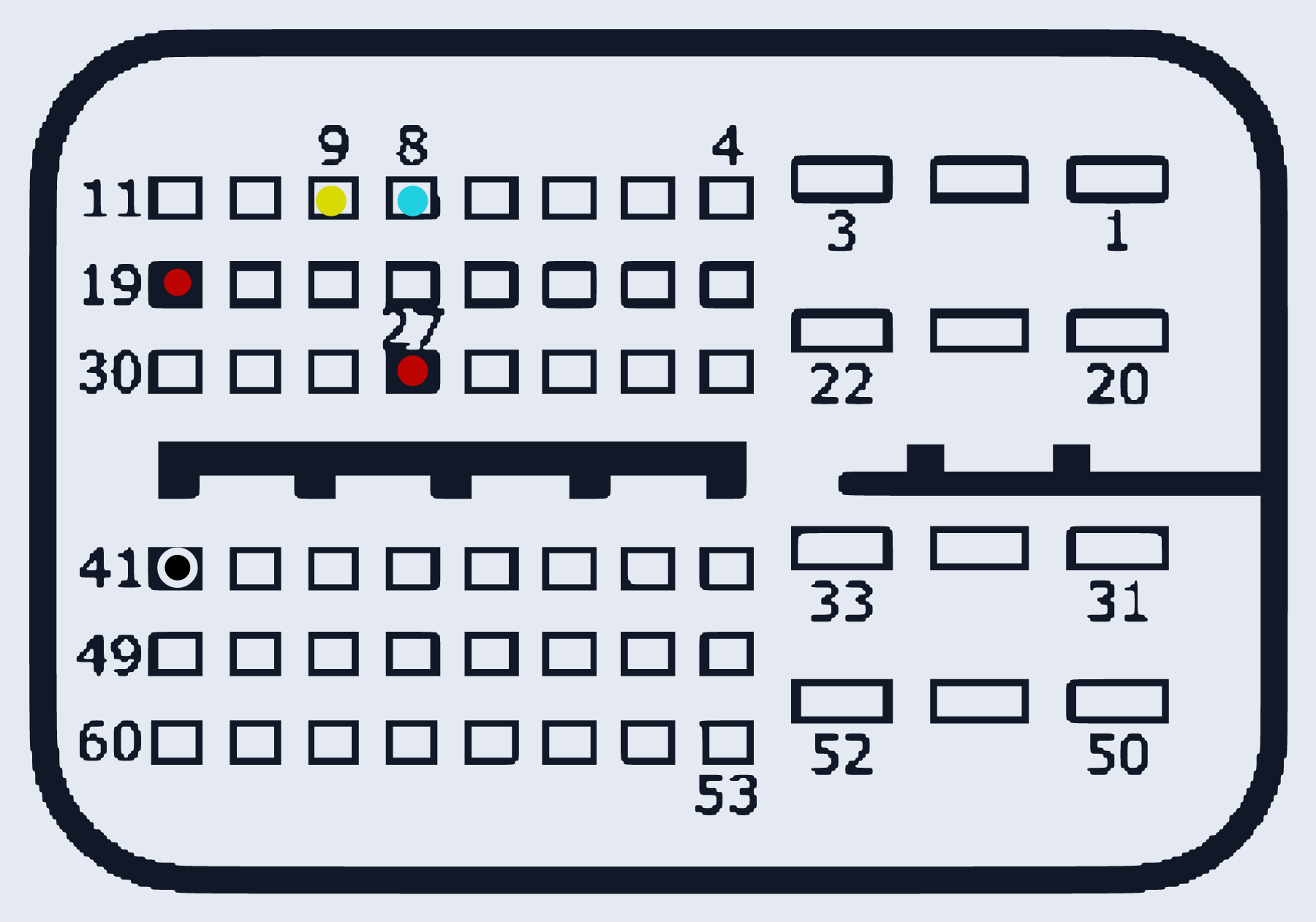

HINO_ADBLUE_1N83M · MCU 1N83M · разъём single-body
Ставился на: Hino
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 19, 27 | |
| GND (масса) | 41 | |
| CAN-Low | 8 | |
| CAN-High | 9 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
