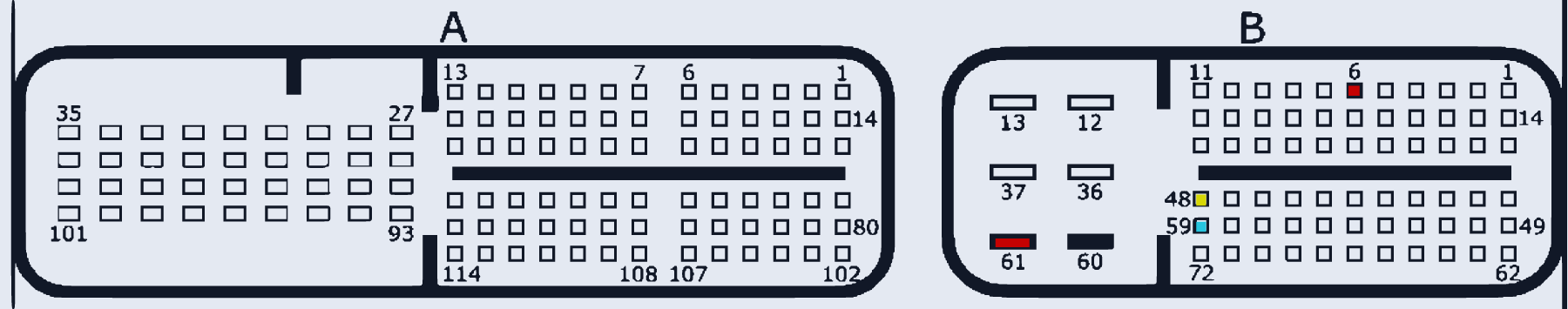

1N83M (Hino 300 Euro5/Euro6, Yanmar)
HINO_1N83M · MCU 1N83M · разъём A/B
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:6, B:61 | |
| GND (масса) | B:60 | |
| CAN-Low | B:59 | |
| CAN-High | B:48 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
