Denso Gen 2 (0N50N) (Geely)

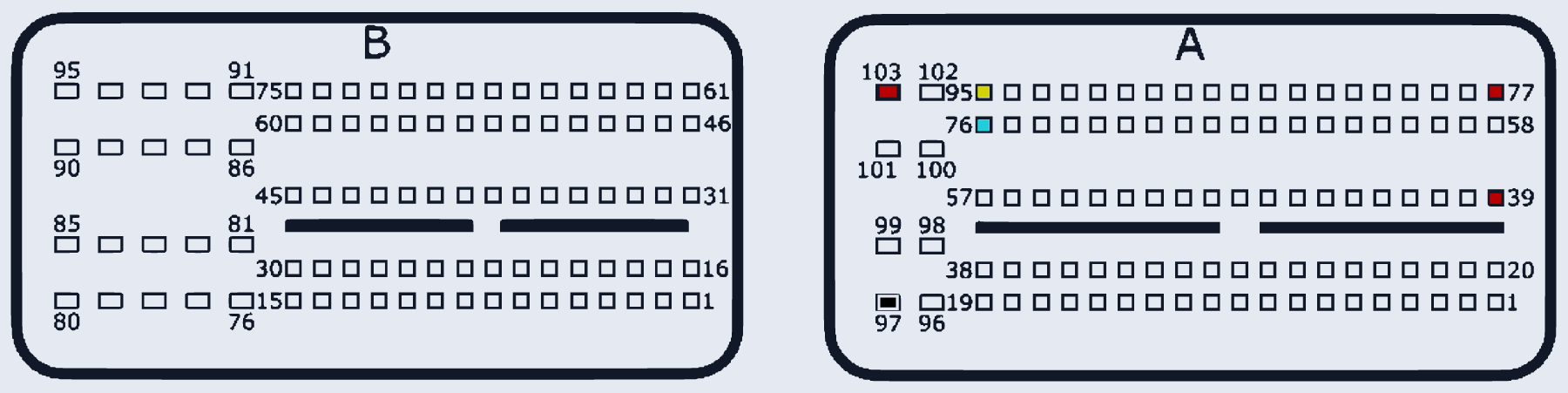

GEELY_DENSO_GEN2_0N50N · разъём A/B
Ставился на: Geely
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A:103, A:77, A:39 | |
| GND (масса) | A:97 | |
| CAN-Low | A:76 | |
| CAN-High | A:95 |
