7DCT330 TCU (Geely)

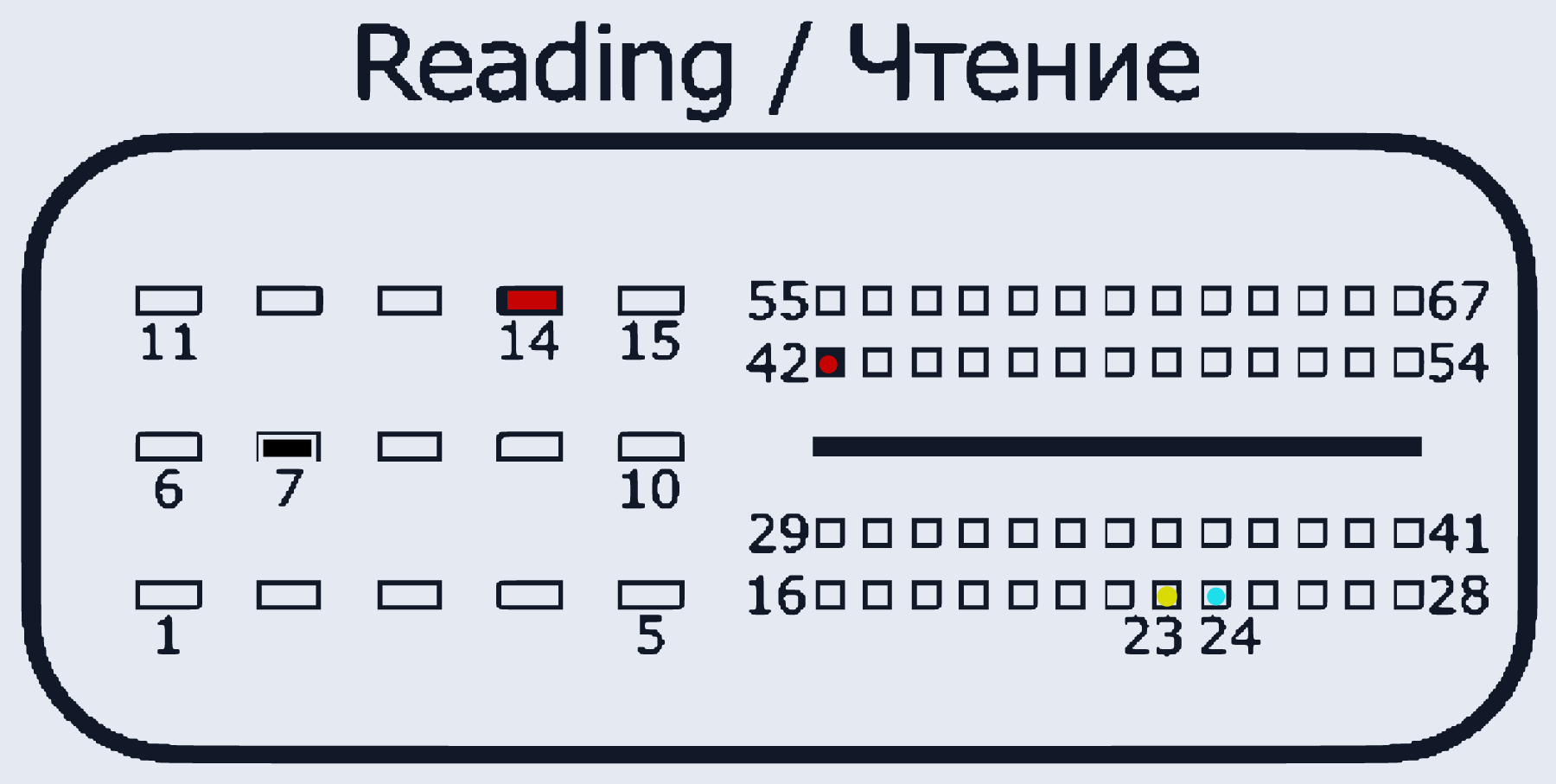

GEELY_7DCT330 · разъём single-body
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 14, 42 | |
| GND (масса) | 7 | |
| CAN-Low | 24 | Режим Reading (картинка). Режим Identification/writing: CAN-L=27 — тот же физический разъём |
| CAN-High | 23 | Режим Reading (картинка). Режим Identification/writing: CAN-H=26 — тот же физический разъём |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
