Ford SpanishOak (PCM170F)

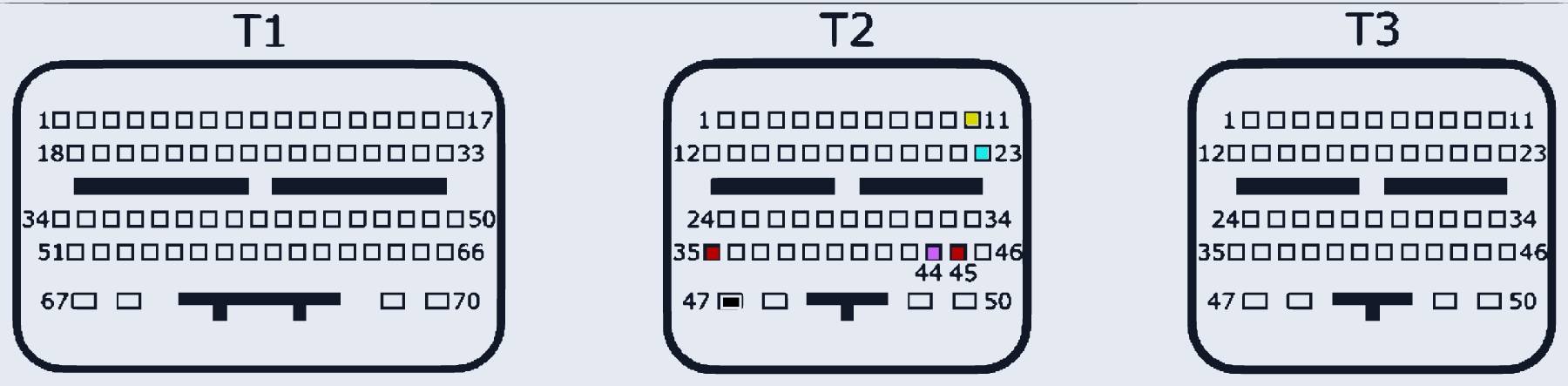

FORD_SPANISHOAK_PCM170F · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:35, T2:45 | |
| FEPS (Vpp) | T2:44 | |
| GND (масса) | T2:47 | |
| CAN-Low | T2:23 | |
| CAN-High | T2:11 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
