Ford PCM122

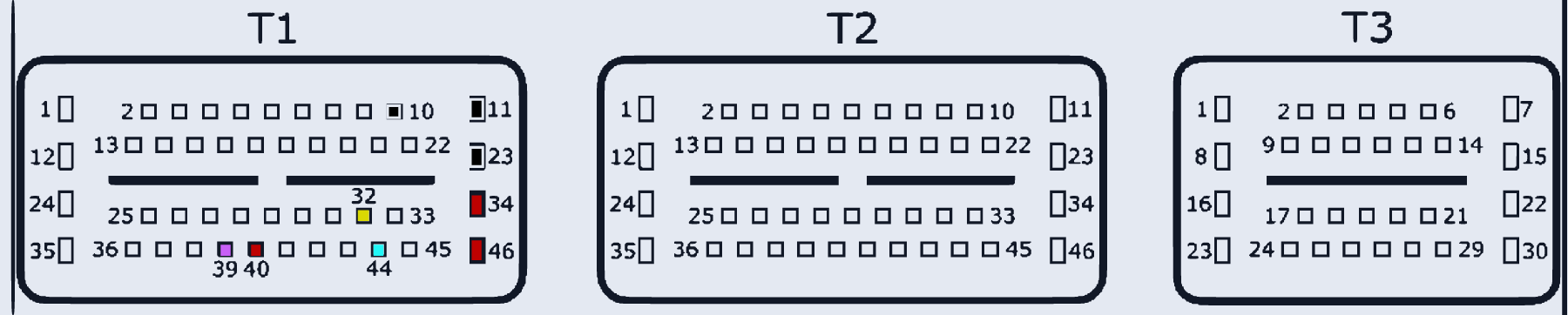

FORD_PCM122 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:34, T1:40, T1:46 | |
| FEPS (Vpp) | T1:39 | |
| GND (масса) | T1:10, T1:11, T1:23 | |
| J1850- | T1:44 | |
| J1850+ | T1:32 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
