⚠ Не проверено — сверьте перед использованием
Ford Delphi Diesel

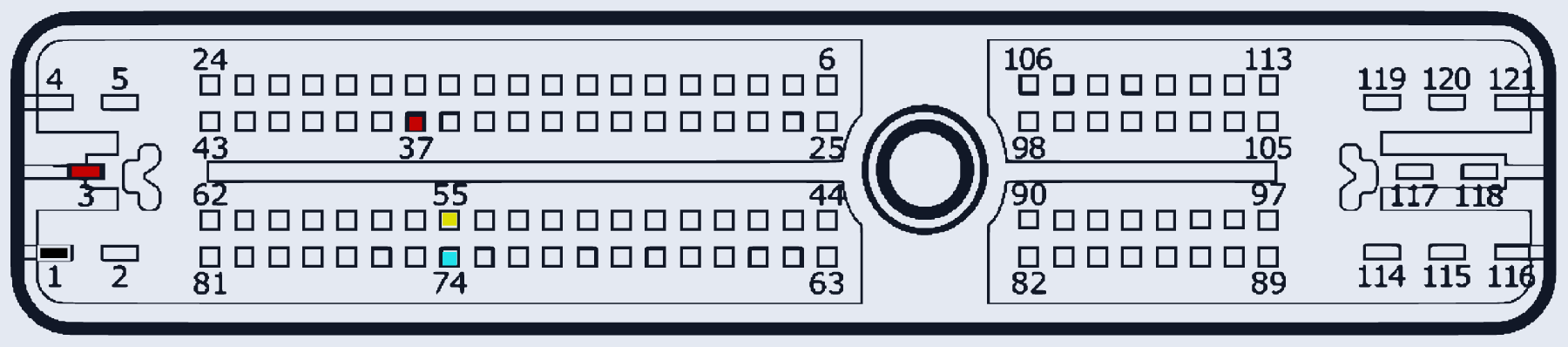

FORD_DELPHI_DIESEL · разъём T1
Ставился на: Ford · Jaguar: X-Type
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | 3, 37 | |
| GND (масса) | 1 | |
| J1850- | 74 | |
| J1850+ | 55 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
